Anwendung:
Zur Messung der Luftqualität in trockenen Räumen sowie in Lüftungskanälen. Bei steigendem Anteil von flüchtigen organischen Verbindungen (VOC = volatile organic compounds) z.B. Zigarettenrauch, Wasserstoff, CO, Ethanol, Kleb- und Farbstoffen, Deos sowie Ammoniak wird ein ansteigendes Signal von 0 - 10 VDC ausgegeben
Inbetriebnahme:
Die Spannungsversorgung kann mit 24 VAC oder 24 VDC erfolgen. Werkseitig wird das Gerät mit 0 - 10 V Ausgangssignal geliefert. Über einen Jumper kann ein 0 - 20 mA oder 4 - 20 mA Signal gewählt werden.
Die Empfindlichkeit kann bezüglich der zuerwartenden max. Luftkontamination über Schalter 1 - 3 eingestellt werden. Ebenso die Schaltschwelle, wenn das Gerät über einen Relaisausgang verfügt.
Schalter auto: Sensor wird alle 28 Tage neu kalibriert. Der niedrigste gemessene Wert wird gespeichert (ev. Frischluftzufuhr) und ist das Basissignal von 1 V für die nächste Periode.
Schalter Hand: Sensor wird durch 10 s Drücken der Taste „Kalibrieren“ auf den momentanen Wert an Luftkontamination eingestellt. Die Schaltschwelle, wird über ein Potentiometer eingestellt
Montage:
Auf Putz in einer Höhe von ca. 1,5 m, frei für Luftkonvektion, bzw. am Lüftungskanal mit dem mitgeliefertem Flansch.
Datenblatt:
Technische Daten:
| Versorgungsspannung | 24 VAC / DC |
| Stromaufnahme | ca. 80 - 120 mA (mit LED-Kette) |
| Sensor | Zinnoxid-Halbleiter (VOC-Sensor) |
| Einlaufzeit | ca. 1 Stunde |
| t90: | ca. 60 s |
| Genauigkeit | ± 25 % EW bezogen auf Kalibriergas |

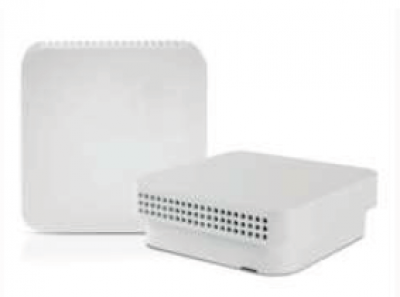

| Gehäuse | schlagfester Kunststoff, weiß bzw. hellgrau |
| Abmessungen | RP 75 x 75 x 25 mm KP 65 x 59 x 36 mm |
| Schutzart | IP 20 bzw. IP 54 |
| Umgebungstemperatur | 0 / +50°C |
