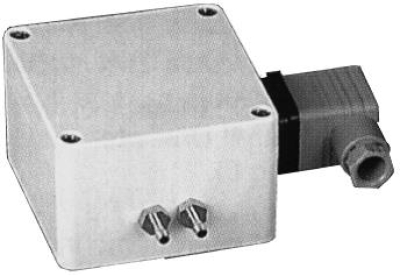

GMUD 30
Anwendung:
Zur Verarbeitung von Druck, Unterdruck oder Differenzdruck in ein stetiges Stromsignal von 4 - 20 mA. Die weiten Druckbereiche ermöglichen den Einsatz in der Klima- und Reinraumtechnik, in der Umwelt- und Verfahrenstechnik. Geeignet für alle gasförmigen, nicht aggressiven Medien.
Inbetriebnahme:
Das Ausgangssignal ist proportional zum anliegenden Druck. Der Druckbereich ist werkseitig eingestellt. Höheren Druck /(Unterdruck) an B anschließen, niedrigeren Druck an A. Der nicht benötigte Anschluß bleibt offen. Der Elektroanschluß erfolgt an den Klemmen 1 - 2. Nach Luftregelklappen oder vor und nach Staublenden ist ein Mindestabstand von 2 x Rohr-/Kanaldurchmesser einzuhalten, um durch Turbulenzen mögliche Fehlmessungen zu verhindern. Dies gilt ebenfalls in der Nähe von Bögen und Querschnittsver- änderungen.
Montage:
Vorzugsweise mit den Druckanschlüssen nach unten.
Datenblatt:
Technische Daten
| Versorgungsspannung | 12 - 35 VDC |
| Ausgang | 4 - 20 mA Zweileiter |
| Bürde | RA(OHM)<(UV[V]-12V)/0.02 A |
| Mediumtemperatur | 0 - 50 °C |
| Lineraität | < ± 0,2 % FS |
| Hysterese | < ± 0,1 % FS |
| Temperaturdrift | < ± 0,01% FS/K, Nennwert 20 °C |
| Gehäuse | schlagfester Kunststoff, ABS |
| Schutzart | IP 65 |
| Fühler | Piezoresistiver Drucksensor mit integrierter Temperaturkompensation 0 - 70 °C |
| max. Druck | 1,3 bar |
| Druckanschluss | Ø 4 mm Druckanschluß B für höheren Druck Druckanschluß A für niedrigeren Druck |
| Verdrahtung | Winkelstecker nach DIN 43650, Kabel bis 1,5 mm2 |
