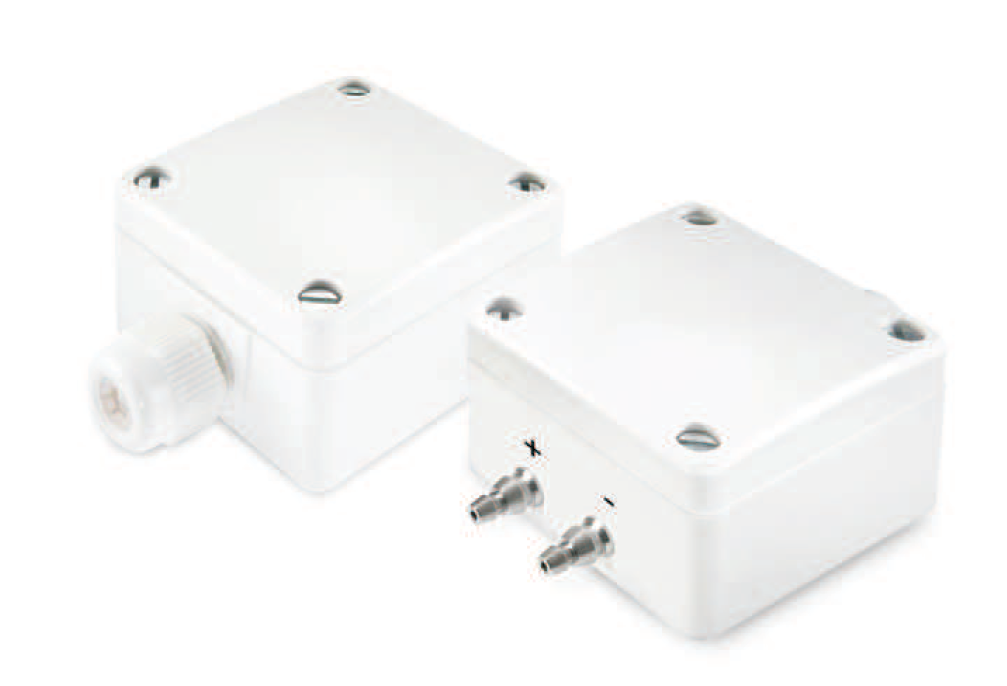

DDL-2
Anwendung:
Zur Überwachung von sauberen, nicht aggressiven, nicht kondensierenden und nicht brennbaren Medien.
Inbetriebnahme:
Für eine optimale Anpassung an die technische Anwendung können die verschiedenen Druckbereiche über einen DIP-Schalter vorgewählt werden.
Dafür muss hier Ihr Referenzdruck angelegt sein und der Taster 5-10 s gedrückt werden. Der Referenzdruck entspricht dann 10 V oder 20 mA.
Sonderbereiche können für Sie werkseingestellt werden.
Montage:
Erfolgt durch das mitgelieferte Druckanschlussset. Der Inhalt besteht aus 2 Stück Luftanschlussnippeln und PVC-Schlauch.
Datenblatt:
Technische Daten
| Versorgungsspannung | 16 - 24 VDC / 24 VAC |
| Ausgang | 0 - 10 V |
| Mediumtemperatur | -10 ... +70 °C |
| Linearität + Hysterese | ± 2,8 % v. Ew |
| Berstdruck | 0,6 bar |
| Schaltausgang | Relais 24 V / Wechsler potentialfrei |
| Schaltlast Relais | 1 A |
| Gehäuse | Polyamid |
| Schutzart | IP 65 |
| Druckanschluss | Schraubklemmen 1,5 mm² |
