Anwendung:
Zur frühzeitigen Erkennung von Schwelbränden. Damit könen die Brandschutzklappen zusätzlich zur thermischen Auslöseeinrichtung bei + 65 °C bereits in der Anfangsphase eines Brandes bei + 30 / +40 °C ausgelöst werden.
Inbetriebnahme:
Vor Inbetriebnahme ist die Luftleitung zu entstauben! Über ein Netzgerät erhält der Rauchschalter die benötigte Spannung 24 VDC. Der Schalter arbeitet nach dem Streulichtprinzip (Tyndall-Effekt) und enthält keine radioaktiven Bauteile. Ein potentialfreier Öffner, sowie eine LED als Alarmanzeige signalisieren auftretenden Rauch. Eine Langzeit-Alarmschwellennachführung sorgt für gleichbleibenden Abstand zwischen Grundsignal und Alarmschwelle, bis der Grenzwert für starke Verschmutzung erreicht ist. Eine mehrfarbige LED, von außen sichtbar, signalisiert den Verschmutzungsgrad, Alarm und Störung. Über Modem und ein PC-Interface kann eine Zustandsabfrage installiert werden.
Montage:
Einfache Montage auf runden oder eckigen Kanälen. Einlassrohr in der Länge optimal anpassbar. Vor Ansaugöffnungen und Einmündungen ist ein Abstand von 3 x D einzuhalten. Nach Bögen ist ein Abstand von ca. 1 m vorzusehen. In Abhängigkeit vom Kanalquerschnitt kann die Anbringung mehrerer Schalter nötig sein, damit eine einwandfreie Rauchdetektion gewährleistet wird.
Datenblatt:

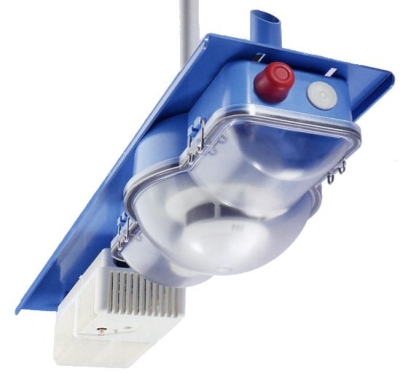

Technische Daten: LRS-01 bestehend aus:
| ORS-210 | LKS-02 | ||
| Betriebsspannung | 18 - 28 VDC | min. Luftstrom | 1 m/s |
| Stromaufnahme Ruhe / Alarm | 22 / 11 mA | max. Luftstrom | 20 m/s |
| Stromaufnahme Störung | 16 mA | Schutzart | IP 54 auf Kanal |
| Kontakt | potentialfreier Öffner | Farbe | blau / transparent |
| Kontakt | Relais mit Alarmselbsthaltung, max. 30 VDC, 1 A | Material | PC / Alu-Rohr |
| Umgebungstemperatur | -20 / +75 °C | Bohrungen | 25 x Ø 28-30mm/ 150mm Abstand |
| Schutzart | IP 40 | Rohr | Gesamt 415mm, Einbautiefe 345mm |
| Alarmanzeige | LED | ||
| LRS-02: | Zusatzplatine für 24 VAC/DC, vorverdrahtete Anschlussklemme, Alarmrücksetztaster | ||
