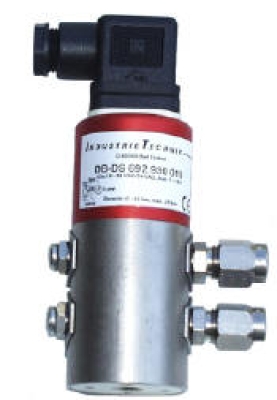

DS-692.915 107 141
Anwendung:
Zur Verarbeitung von Druck, Unter- oder Differenzdruck von neutralen und leicht aggressiven Flüssigkeiten und Gasen in ein stetiges Spannungssignal von 0 - 10 V oder ein Stromsignal von 4 - 20 mA. Zur Niveau- oder Strömungsüberwachung in der Heizungs-, Klima- und Verfahrenstechnik.
Inbetriebnahme:
Der höhere Druck wird an P1, der niedrigere Druck (höherer Unterdruck) an P2 angeschlossen. Der nicht benötigte Anschluss muss offen und frei von Verschmutzung bleiben. Die Geräte sind werkseitig auf einen bestimmten Druckbereich bei senkrechter Membrane eingestellt. Das Ausgangssignal ist proportional zum anliegenden Druck.
Montage:
Druckanschlüsse unten, Entlüftungsschrauben oben. Druckanschlüsse mit Klemmringverschraubung für Rohr 6 oder 8 mm. Befestigung über den mitgelieferten Befestigungsbügel. Elektrischer Anschluss über Winkelstecker nach DIN43650.
Datenblatt:
Technische Daten
| Versorgungsspannung | 18 - 33 VDC / 24 VAC + 15% - 10% |
| Stromaufnahme | 5 mA =< 10 k Ohm |
| Ausgangssignal | 0 - 10 V in 3 - Leitertechnik, > 10 k Ohm |
| Mediumtemperatur | - 15 / + 80°C |
| Temperaturdrift | 0,08 % FS / K |
| Linearität, Hysterese | < ± 0,5 % FS bei 2-fachem Nenndruck < ± 0,8 % FS bei 3-fachem Nenndruck < ± 1,3 % FS bei 5-fachem Nenndruck |
| Anspechzeit | < 5 ms |
| Nullpunktspannung | < 50 mV |
| Gehäuse | Edelstahl 1.4305, Deckel Kunststoff |
| Schutzart | IP 65 |
| Umgebungstemperatur | -15 / +80°C |
| max. Druck | Bereich bis 10...25 bar, bis 16...32 bar, bis 25...50 bar |
| Berstdruck | 1,5 x max. Systemdruck |
| Druckanschluss | Druckanschluss P1 für höheren Druck Druckanschluss P2 für niedrigeren Druck Klemmverschraubung R 1/8" für 6 oder 8 |
| Membrane | EPDM (Äthylen-Propylen-Kautschuk) |
| Druckbereich | 0 - 2,5 bar |
