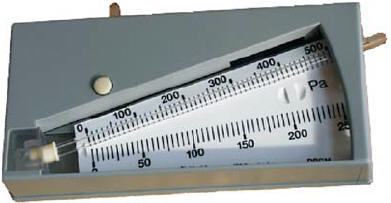

MBM-7040
Anwendung:
Zum präzisen Messen und Anzeigen von Schwankungen des Druckes, Unter- oder Differentialdruckes von Luft und Gas in der Klima-, Heizungs- und Entstaubungstechnik in Reinräumen und Spritzkabinen. Zum Messen der Filterverschmutzung, des Unterdruckes in Rauchabzügen, oder mit Pitotrohr Messung zur Messung der Strömungsgeschwindigkeit.
Inbetriebnahme:
Mitgelieferte Manometerflüssigkeit einfüllen. Der Nullpunkt wird durch Verschieben der beweglichen Skalenleiste eingestellt. Der Schlauchanschluß erfolgt an den zwei 6,2 mm betragenden Anschlußstücken.
Montage:
Bohrschablone auf dem Gerätekarton. Mittels der mitgelieferten Schrauben befestigen. Schrägrohrmanometer sind mit einer Wasserwaage zur horizontalen Ausrichtung ausgestattet.
Datenblatt:
Technische Daten
| Material | Acrylglas - ABS |
| Genauigkeit | Schrägrohr: 1 % des angezeigten Wertes U-Rohr: 0,5 % des angezeigten Wertes |
| Umgebungstemperatur | - 20 / + 50 °C |
| AWS 10 | Dichte = 1,00 |
| Schlauchanschluss | 6,2 mm |
