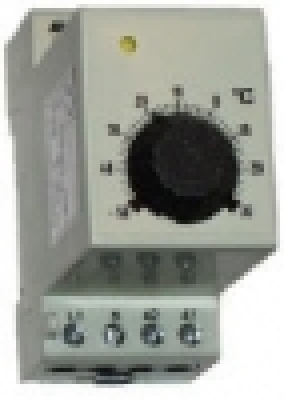

TE-10
Anwendung:
Zur Regelung oder Überwachung von Temperaturen flüssiger oder gasförmiger Medien. Durch die kompakte Bauweise, die einfache Befestigung auf einer 35 mm Hutschiene und die Anschlussmöglichkeit von Pt100-Fühlern ist ein Einsatz neben der Kälte- und Klimatechnik auch in anderen Industrien möglich.
Inbetriebnahme
Für die Funktion Heizen sind die Typen TE-10, -30, -40, für die Funktion Kühlen die Typen TE-1 und TE-2 geeignet. Dadurch kann Fühlerbruch und -kurzschluss einwandfrei erkannt werden. Im Schadensfall fällt das Relais in die Ruhestellung zurück. Die Fühler sind an den Klemmen 11 - 12 anzuschließen. Die Versorgungsspannung wird an die Klemmen L1 - N gelegt. 42 - 43 sind die Arbeitskontakte. 42 - 41 können als Signalkontakte verwendet werden.
Montage:
Auf Hutschiene im Schaltschrank
Datenblatt:
Technische Daten:
| Kontakte | Relais als einpoliger, potentialfreier Umschalter |
| Versorgungsspannung | 230 VAC ± 10 %, 50 / 60 Hz |
| Stromaufnahme | max. 3 VA |
| Schaltleistung max. | 10 (2) A, 24 - 250 VAC |
| Sensor | Pt 100, 2 - Leiter |
| Genauigkeit | ± 2 % vom Bereich |
| Hysterese | 0,25 - 5 % einstellbar |
| Temperaturkoeffizient | < 0,5 % / K |
| Nullpunktkorrektur | ermöglicht die optimale Anpassung an den Schaltpunkt |
| Anzeige | Gelbe LED signalisiert Relais angezogen |
| Gehäuse | Polystyrol |
| Schutzart nach DIN 40050 | IP 20 |
| Umgebungstemperatur | -10 / + 50°C |
