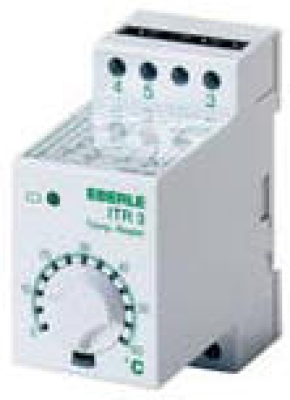

Anwendung:
Zur Regelung oder Überwachung von Temperaturen flüssiger oder gasförmiger Medien. Durch die kompakte Bauweise und die einfache Befestigung auf einer 35 mm Hutschiene ist ein Einsatz neben der Kälte- und Klimatechnik auch in Heizungsanlagen möglich.
Inbetriebnahme:
Alle Typen sind für die Funktion HEIZEN ausgelegt. Dadurch kann Fühlerbruch und -kurzschluß einwandfrei erkannt werden. Im Schadensfall fällt das Relais in die Ruhestellung zurück. Die Fühler sind an den Klemmen 4 - 5 anzuschließen. Die Versorgungsspannung wird an die Klemmen 6 - 7 gelegt. 2 - 3 sind die Arbeitskontakte, sie öffnen bei Erreichen der eingestellten Temperatur. 2 - 1 können als Signalkontakte verwendet werden. Sollwertfeststellung durch die Taste unterhalb des Drehknopfes, Bereichseinengung durch Herausziehen der Stifte am Skalenrand
Montage:
Auf Hutschiene im Schaltschrank.
Datenblatt:
Technische Daten:
| Kontakte | Relais als einpoliger, potentionalfreier Umschalter |
| Versorgungsspannung | 230 VAC± 10%, 50/60 Hz |
| Schaltleistung max | 10 (4)A, 24 - 250 VAC |
| Sensor | NTC 2-Leiter, kann mit 1,5 mm bis 50 m verängert werden nicht mit Starkstromleitungen gemeinsam verlegen |
| Hysterese | ca. 1 K |
| Anzeige | grüne LED signalisiert Relais angezogen |
| Gehäuse | Polystyrol |
| Schutzart nach DIN 40050 | IP 40 |
| Umgebungstemperatur | -10 / + 50°C |
