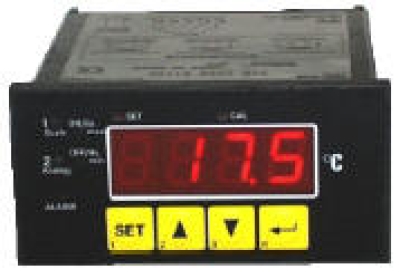

GIR-2002-PID-010

Als 2-Punkt-, 3-Punkt-Regler mit Min/Max-Alarm in der Kälte, Klima- und Verfahrenstechnik. Standardmäßig mit EASYBUS-Schnittstelle zur weiteren Auswertung und Speicherung der Daten.

Inbetriebnahme:

Die Spannungsversorgung wird an die Klemmen 1 - 2 gelegt. Automatisch wird nun ein Segmenttest durchgeführt (ca. 8 s). Als Schaltausgänge stehen die Anschlüsse 3 - 4 - 5 - 6 - 7 zur Verfügung. Das Regelsignal liegt an den Klemmen 16 - 17. Der Sensoranschluß erfolgt an den Klemmen 10 - 11 - 12 - 13. Der Regler verfügt über einen Universaleingang für Normsignale, Thermoelemente, Pt100, Pt1000-Temperatursensoren, TTL-Signal für Frequenz, Durchfluß, oder Drehzahl. Eine galvanisch getrennte Ausgangsspannung von 24 V, 20 mA wird an Klemme 8 - 9 für einen Transmitter geliefert. Ein- und Ausschaltpunkte können getrennt eingestellt werden, wobei der Mindestabstand 0,1 K bzw. 1 Digit beträgt. Das gewünschte Eingangssignal wird nach gleichzeitigem Drücken der Taste 2 und des Tasters an der Rückseite für 2 s gewählt. Die Ausgangsfunktion wird nach gleichzeitigem Drücken der Taste 1 und des Tasters an der Rückseite für 2 s gewählt.

Montage:

In Schalttafelausschnitt 43 x 90,5 mm mittels der beiden beiliegenden Spannschrauben befestigen.

Datenblatt:

Technische Daten
