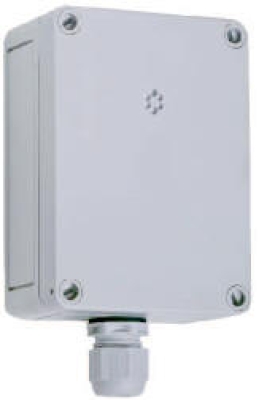

NH3-300-W / 2 R
Anwendung:
Zur Überwachung der Ammoniakkonzentration in Stallungen oder industriellen Anwendungen und der Leckageüberwachung bei Kälteanlagen. Die Normsignalausgänge ermöglichen einfache Verbindung zu verschiedenen Anzeigegeräten und Reglern.
Inbetriebnahme:
Eine elektrochemische Messzelle mit entsprechender Auswerteelektronik wandelt die NH3-Konzentration in ein proportionales Ausgangssignal von (0)4 - 20 mA oder (0) - 10 VDC um. Sensor und Platine sind steckbar ausgeführt, wodurch sie im Bedarfsfall schnell und einfach gewechselt werden können. Nach Anschluss der Versorgungsspannung benötigt das Gerät mindestens 18 Stunden Einlaufzeit. Es dürfen nur abgeschirmte Leitungen verwendet werden. Der Schirm ist am Transmitter und Auswertegerät anzulegen. Ein elektrochemischer Prozess führt zu Empfindlichkeitsverlust. Deshalb ist eine Kalibrierung in regelmäßigen Abständen nötig.
Montage:
Wandmontage ca. 300 mm unter der Decke, vibrationsarm und temperaturstabil. Max. Leitungslänge bei 0 - 10 V: 200 m, bei 4 - 20 mA: 500 m
Datenblatt:
Technische Daten
| Messgas | Ammoniak NH3 |
| Messbereich | 0 - 300 ppm |
| Messprinzip | elektrochemischer Diffusionssensor mit Meß-, Gegen- und Referenzelektrode, interne Temperaturkompensation |
| Genauigkeit | 3 ppm |
| Langzeitdrift | < 2 % Messwert / Monat |
| Lebensdauer | > 2 Jahre / normale Umweltbedingungen |
| Versorgung | 18 - 28 VAC/DC |
| Ausgänge | 4 - 20 mA, Bürde 500 Ohm 0 - 10 V, Bürde >= 50 kOhm |
| Gehäuse | PC |
| Maße | 94 x 130 x 57 mm |
| Umgebunstemperatur | -10 / + 40 °C |
| Schutzart | IP 54 |
| Messwerteinstellzeit | T90 < 120 sec. |
