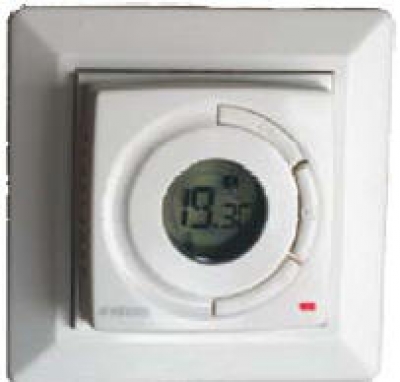

FL1-D

Zur Regelung und/oder Überwachung von Temperaturen elektrischer Fußboden-, Wand- oder Deckenheizungen über den eingebauten und/oder den externen Sensor. Bei Verwendung beider Sensoren kann ein Sensor eine Max.- oder Min. Begrenzung übernehmen.

Inbetriebnahme:

Der externe Fühler ist an den Klemmen 7 - 8 anzuschließen. Die Versorgungsspannung wird an die Klemmen 1 - 2 gelegt. Die Heizung liegt an den Klemmen 4 - 5. Über eine eingebaute Uhrenfunktion können 3 Heiz-Programme gewählt werden:
0. Keine Funktion
1. Täglich 8:00 bis 22:30
2. Zwei einstellbare, sich nicht überlappende Zeiten, Samstag, Sonntag fest von 8:00 - 22:30
3. Zwei einstellbare, sich nicht überlappende Zeiten an jedem Tag
Fühlerbruch oder -kurzschluß wird erkannt. Partytaste: ok ca 3 s drücken. Nochmaliges Drücken stellt den vorherigen Zustand wieder her. Um Mitternacht kehrt das Gerät in den normalen Modus zurück.

Montage:

Regler wird in eine UP-Dose gebaut in einer Höhe von ca. 1,5 m, frei für die Luftkonvektion. Schrauben nicht zu fest anziehen, damit die Montageplatte nicht verbogen wird. Anschließend Abdeckplatte und Deckel aufstecken. Bei Verwendung des Bodenfühlers ist dieser in einem Rohr zu befestigen und möglichst nahe der Oberfläche zu montieren. ACHTUNG: Der Fühler ist nicht galvanisch getrennt!

Datenblatt:

Technische Daten
