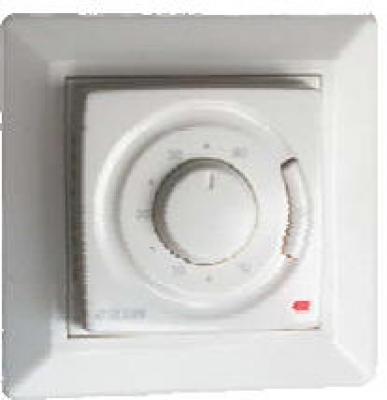

FL1-S

Zur Regelung und/oder Überwachung von Temperaturen elektrischer Fußboden-, Wand- oder Deckenheizungen über den eingebauten und/oder den externen Sensor. Bei Verwendung beider Sensoren kann ein Sensor eine Max.- oder Min. Begrenzung übernehmen.

Inbetriebnahme:

Der externe Fühler ist an den Klemmen 7 - 8 anzuschließen. Die Versorgungsspannung wird an die Klemmen 1 - 2 gelegt. Die Heizung liegt an den Klemmen 4 - 5. Eine externe Schaltuhr wird an die Klemmen 2(N) - 6 angeschlossen und sorgt für eine Temperaturabsenkung on 5 K. Mehrere Regler können bei identischer Verdrahtung über eine Schaltuhr gesteuert werden. Bereichseinengung unterhalb des Knopfes in der Abdeckung. Fühlerbruch oder -kurzschluss wird erkannt

Montage:

Regler wird in eine UP-Dose gebaut in einer Höhe von ca. 1,5 m, frei für die Luftkonvektion. Schrauben nicht zu fest anziehen, damit die Montageplatte nicht verbogen wird. Anschließend Abdeckplatte und Deckel mit Einstellknopf aufstecken. Bei Verwendung des Bodenfühlers ist dieser in einem Rohr zu befestigen und möglichst nahe der Oberfläche zu montieren.

Datenblatt:

Technische Daten
