Anwendung:
Zur bedarfsorientierten und energiesparenden Regelung von RLT-Anlagen in Räumen mit zeitlich und zahlenmäßig variierender Belegung, z.B. Hörsäle, Restaurants, Kinos, Schulen, Sporthallen, Theater. Zur Ansteuerung von Lüftungsklappen, Drehzahlreglern oder Frequenzumrichtern.
Ein Mikroprozessor erfasst die CO2 -Konzentration als Funktion der Energieabsorption einer Infrarotstrahlung und wertet diese aus (NDIR-Verfahren).Die zu überwachende Luft wird durch Konvektion über den Messkopf und ein 12 mm Rohr an die Messzelle geleitet. Der Gasaustausch erfolgt über eine Membrane durch Diffusion, dadurch keine Schmutzbelastung der optischen Messstrecke.
Ein patentiertes Autokalibrationsverfahren kompensiert Alterungseffekte und sorgt so für eine hervorragende Langzeitstabilität.
Montage:

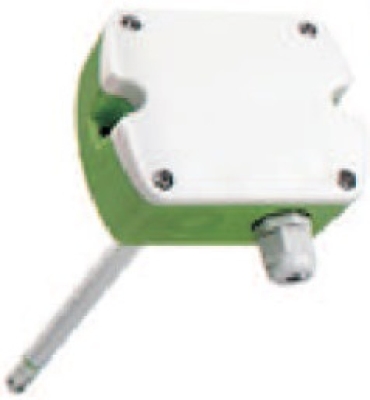

Kanalmontage direkt oder mittels beiliegendem Montageflansch
Datenblatt:
Technische Daten:
| Messgas | Kohlendioxid |
| Messbereiche CO2 | 0 - 2.000, 0 - 5.000, 0 - 10.000 ppm |
| Messprinzip | Non-Dispersitive Infrarot Diffussion (NDIR) |
| Genauigkeit bei 20°C, 1013 mbar | < ± (50 ppm + 2% v.Mw) bis ± (100ppm + 5% v.MW |
| Langzeitdrift (12 Monate) | typ. 20 ppm /a |
| Temperaturabhängigkeit | typ. 2 ppm / °C |
| Messrate | ca. 15 s |
| Versorgung | 24 VAC ± 20 %, 15...35 VDC |
| Leistungsaufnahme | 12 mA - max. 0,2 A |
| Aufwärmzeit | < 5 min bei 3 m/s |
| Ausgänge | 0 - 10 V |
| Gehäuse | PC |
| Schutzart | IP 65, Fühler IP 20 |
| Umgebungstemperatur | 0 / +50°C |
