Ausstattung:

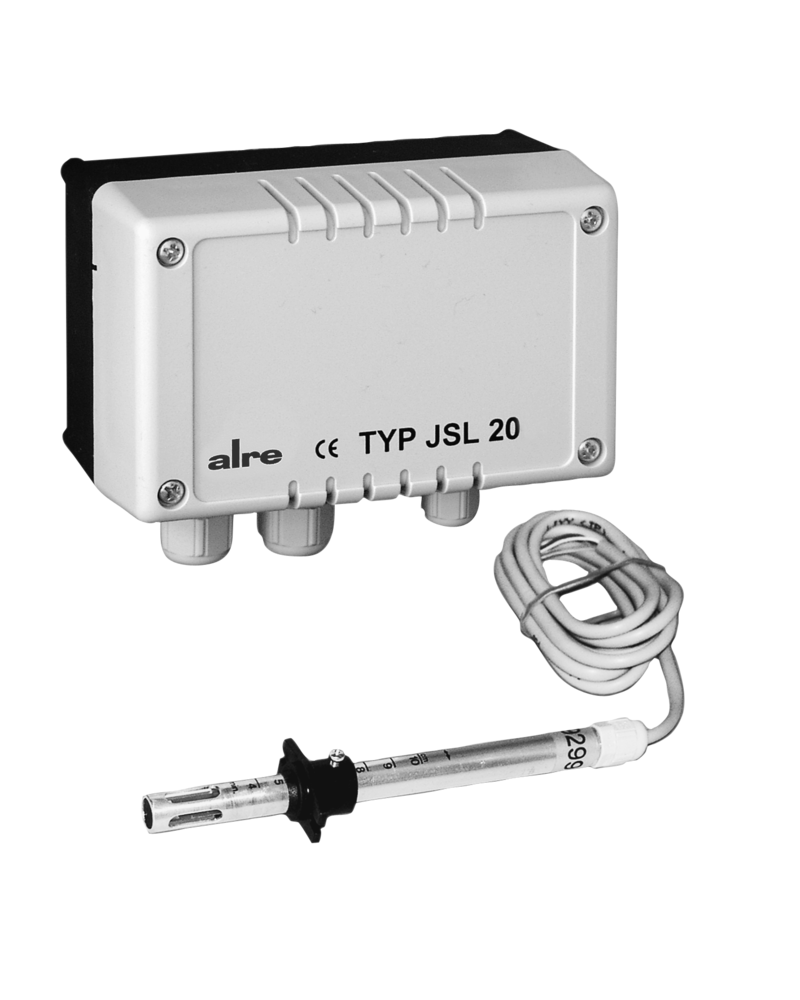

Luftstromwächter, elektronisch, 0...10 m/s, Fühlerlänge bis zu 150mm, Wechsler, 230 VAC, 10(3)A, Hysterese einstellbar
Anwendung:
Zur strömungsabhängigen Überwachung von Ventilatoren, Stellklappen von Befeuchtern und elektrischen Heizregistern gemäß DIN 57100, Teil 420, oder zum Einsatz in Verbindung mit DDC-Anlagen.
Hinweis: Die Fühlerleitung ist im Schutzrohr zu verlegen. Die Parallelverlegung mit wechselspannungführenden Leitungen ist unzulässig.
Kabelempfehlung: 4 x 0,75 mm2, abgeschirmt. Eine Verlängerung der Sensorkabel ist bis zu 100 m möglich.
Achtung: Das Steuergerät und der Fühler bilden eine Einheit und sind aufeinander abgestimmt (kalibriert). Nur diese sind kompatibel. Beide tragen die gleiche Gerätenummer. Der Anschluss von Fühlern anderer Geräte ist unzulässig und führt zu Fehlfunktionen.
Technische Daten:
| Abmessungen Gehäuse: |
136 x 69 x 85 |
| Anzahl Ausgänge: |
2 |
| Anzahl Regelbereiche: |
1 |
| Ausgangssignal1: |
schaltend |
| Ausgangssignal2: |
schaltend |
| Ausschaltverzögerung: |
2...20 s |
| Bemessungsstossspannung: |
4000 V |
| Betriebsspannung: |
230 VAC, 50 Hz |
| Einbaulänge: |
ca. 150 mm |
| Einschaltverzögerung: |
15...120 s |
| Einstellbereich Freitext: |
Einstellbereich von: 0,2 m/s Einstellbereich bis: 10 m/s |
| Elektrischer Anschluss: |
Schraubklemmen |
| Farbe Gehäuse: |
grau (Unterteil ähnlich RAL 7016, Oberteil ähnlich RAL 7035) |
| Fühler: |
mit Anschlusskabel |
| Fühlertyp: |
Heißfilmanemometer |
| Funktionstyp: |
Wächter |
| Hysterese Einstellbar: |
1...10 % |
| Inneneinstellung: |
Ja |
| Lagertemperatur: |
0...+60 °C |
| Lieferumfang: |
Wächter, Sensor mit 1,5 m Kabel, Sensorschelle für Kanalmontage |
| Material Gehäuse: |
Kunststoff |
| max. Fühlertemperatur: |
100 |
| max. Schaltspannung: |
230 VAC, 50 Hz |
| max. Schaltstrom: |
10 (3) A |
| Medium: |
Luft, nicht aggressiv |
| min. Schaltspannung: |
24 VAC, 50 Hz |
| min. Schaltstrom: |
150 mA bei 24 VAC |
| Montage Befestigung: |
Wandmontage, lageunabhängig |
| Oberflächenbeschaffenheit: |
matt |
| Potentialfrei: |
Ja |
| Regelbereich Freitext: |
Regelbereich von: 0,2 m/s Regelbereich bis: 10 m/s max. Luftgeschwindigkeit am Fühler 10 m/s |
| Regelfunktion: |
schaltet bei Unterschreiten der eingestellten Stömungsgeschwindigkeit (ohne Verriegelung) |
| Schaltelement: |
Relais |
| Schaltkontakt: |
Wechsler |
| Schaltleistung: |
2300 W |
| Schutzart: |
IP 65 |
| Schutzklasse: |
II |
| Sicherheit und Emv: |
gemäß DIN EN 60730 |
| Sollwertsteller: |
Ja |
| Umgebungstemperatur bis: |
60 |
| Umgebungstemperatur von: |
0 |
| Verschmutzungsgrad: |
II |
| Zulässige Luftfeuchte: |
max. 95% r. H., nicht kondensierend |
