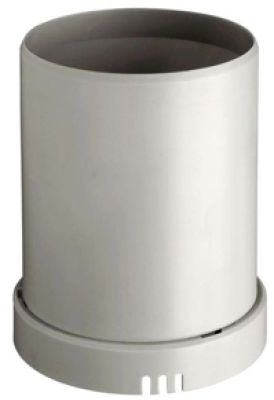

REGS-316-S
Anwendung:
Der Sensor dient zur Ermittlung der Niederschlagsmenge. Mit dem REGS-316-S kann auch der Niederschlag als Schnee erfasst werden.
Inbetriebnahme
Über einen Trichter wird Regenwasser aufgefangen und auf einen Kipplöffel geleitet. Ist eine bestimmte Regenmenge aufgefangen (max. 0,2 mm) kippt der Löffel und wandelt über einen Reedkontakt den Niederschlag in ein Digitalsignal um. Der Reedkontakt öffnet bei Kippen für 260 ms. Um 100% Regenmenge zu erfassen sollte der Löffel max. 5 - 6 x/min kippen = 60..72l/m. Größere Mengen bleiben unberücksichtigt.
Montage:
Wand- oder Mastbefestigung mit Zubehör
Datenblatt:
Technische Daten
| Versorgungsspannung | 3 - 30 VDC, 0,1 mA |
| Ausgang | Reedkontakt NC |
| Gehäuse | ABS RAL 9010 |
| Schaltpunkt | 1 Kippung 0,2 mm (0,2l/m2) |
| Genauigkeit | ± 5% |
| aktive Oberfläche | 200 cm2 |
| Schutzart | IP 54 |
| Anschluss | 5 m Kabel 2 x 0,34 mm2 geschirmt |
| REGS-316S | Anschlussspannung 30 VAC/DC, 0,8 A Heizung thermostatgeregelt Schaltpunkt: 25 °C Stiftstecker 5 - polig |
