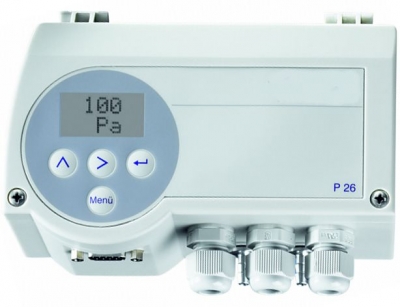

P26-1-LC
Anwendung:
Zur Verbrauchsmessung von Luft in Lüftungskanälen um eine verursachergerechte Verteilung der Kosten zu ermöglichen. In Verbindung mit einem Pitotrohr, einer Staublende oder einem Staugitter wird der Differenzdruck erfasst und in einen Volumenstrom umgerechnet. Zur Ausgabe der Messwerte stehen Spannungs- oder Stromsignal, Schalt- oder Impulsausgang zur Verfügung
Inbetriebnahme:
Der Anschluss entsprechend dem beiliegenden Schaltbild. Am Display kann einfach vom Verbrauchs- zum Durchfluss- oder Betriebsstundenwert umgeschaltet werden. Der Impulsausgang kann auf Impulswertigkeit, -dauer und -pause frei eingestellt werden.
Montage:
Die Montage des Wirkdruckgebers erfolgt bei gerader Einlaufstrecke = 10 x D und Auslaufstrecke 5 x D. Je m² Querschnitt sollten 4 Messpunkte vorhanden sein.
Datenblatt:
Technische Daten
| Versorgungsspannung | 24 VAC ± 20%, 24 VDC |
| Lineares Ausgangssignal | 0 - 10 V, 0(4) - 20 mA optional |
| Schaltausgang | 1 Relais 230 V, 6A und Impulsausgang |
| Impulsausgang | 20...2000 ms |
| Impulspause | 50...2000 ms |
| Messwerte | 0,1...10.000 m³/h, m³, kg/h, kg |
| Genauigkeit | 0,5% v.E. + 0,3 Pa |
| Ansprechzeit | 25 ms bis 60 s einstellbar |
| Zählmodi | positive Saldo aus + -, Summe aus + - Volumenströme |
| Mediumstemperatur | + 10 / + 50 °C |
| Material | Gehäuse: Kunststoff |
| Schutzart | IP 65 |
| Funktion | 0 - 10 V, 1 x Relais 6 A, 230 VAC + 1 x Impulsausgang Luftzähler, Display |
Preise gerne auf Anfrage!
