Anwendung:

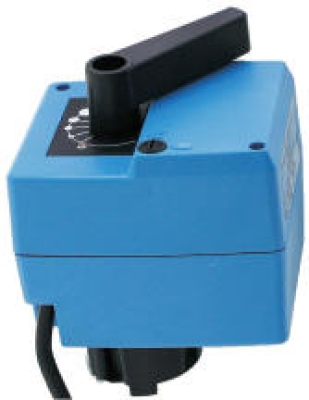

Diese sehr kompakten Stellantriebe wurden speziell zur Motorisierung von gängigen Mischhähnen entwickelt Montagesätze für ESBE, Termomix, Pommerening, Lovato, Dumserwerk, Landis, Staefa, Oventrop, Meibes, Wita, Holter, Satchwell und Centra lieferbar.
Inbetriebnahme:
Der elektrische Anschluss erfolgt entsprechend dem Schaltschema über das angebaute und nummerierte Kabel. Bei allfälligen Störungen des Regelsystems kann der Antrieb nach Drücken eines Knopfes auf Handbedienung umgestellt werden. Das Getriebe wird ausgerastet und das Ventil kann mittels des Handgriffes in jede beliebige Stellung gebracht werden. Die Stellung wird an einer umkehrbaren Skala angezeigt. Der Motor ist überlastsicher und benötigt keine Endschalter, er bleibt am Anschlag automatisch stehen.
Montage:
Direktmontage mit nur einer Schraube. Ein Stehbolzen dient als Verdrehsicherung.
Datenblatt:
| Spannungsversorgung | 24 VAC/VDC, 50/60 Hz |
| Stromaufnahme | 1,5 W |
| Steuersignal Y | DC 0...10 V (R 100 KOhm ) |
| Ausgangssignal U | DC 2...10 V, <1 mA |
| Anschluss | Schraubklemmen |
| Laufzeit | 140 s, 280 s als Extra |
| Gleichlauf | ± 5% |
| Schalleistungspegel | max. 35 dB (A) |
| Drehmoment | min. 10 Nm bei Nennspannung |
| Umgebungstemperatur | 0 - 50 °C |
| Schutzart | IP 40 |
