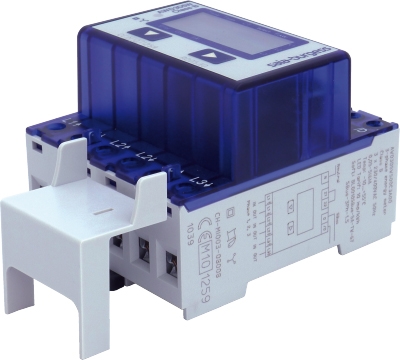

AWD3D5WM00C3A00
Anwendung:
Zur Messung der elektrischen Verbräuche (Wirkenergie) in Drehstromkreisen. Durch den Einsatz von Stromwandlern (siehe STRW) werden kostspielige Abschaltungen für die Zählerinstallation überflüssig. Die Geräte sind für Wandleranschluss ausgelegt. Die kompakte und robuste Bauart erlaubt den Einsatz in Industrieanlagen, Werkstätten, Büros usw.
Inbetriebnahme:
Die Versorgungsspannung wird an die Klemmen L1 - L2 - L3 - N gelegt. An der jeweiligen Bus-Schnittstelle kann Zählerstand, Strom, Spannung, Leistung und cos ausgelesen werden. L1 - L2 - L3 - N
Montage:
Auf Hutschiene
Datenblatt:
Technische Daten
| Versorgungsspannung | 3 x 230 / 400 VAC ± 15 %, 50 Hz |
| Umgebungstemperatur | -10 / +55°C |
| Messstrom | 0,01 - 1,2 A, 0,05 - 6 A, 0,5 - 65 A |
| Anzeige | 7 - stellige LCD-Anzeige, 5mm hinterleuchtet |
| Leistungsaufnahme | 0,4 W je Phase |
