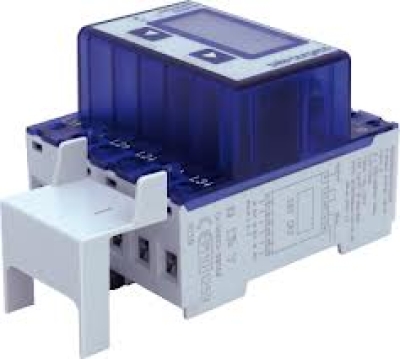

ALE3D5FM10C2A00
Anwendung:
Zur Messung der elektrischen Verbräuche (Wirkenergie) in Drehstromkreisen. Die Geräte sind direktmessend oder für Wandleranschluss lieferbar. Die kompakte und robuste Bauart erlaubt den Einsatz in Industrieanlagen, Werkstätten, Büros usw.
Inbetriebnahme:
Die Versorgungsspannung wird an die Klemmen L1 - L2 - L3 - N gelegt. An der jeweiligen Bus-Schnittstelle kann Zählerstand, Strom, Spannung, Leistung und cosþ ausgelesen werden.
Montage:
Auf Hutschiene
Datenblatt:
Technische Daten
| Versorgungsspannung | 3 x 230 / 400 VAC ± 15 %, 50 Hz |
| Umgebungstemperatur | -10 / +55°C |
| Messstrom | 0,01 - 1,2 A, 0,05 - 6 A, 0,5 - 65 A |
| Anzeige | 7 - stellige LCD-Anzeige, 5mm hinterleuchtet |
| Leistungsaufnahme | 0,4 W je Phase |
