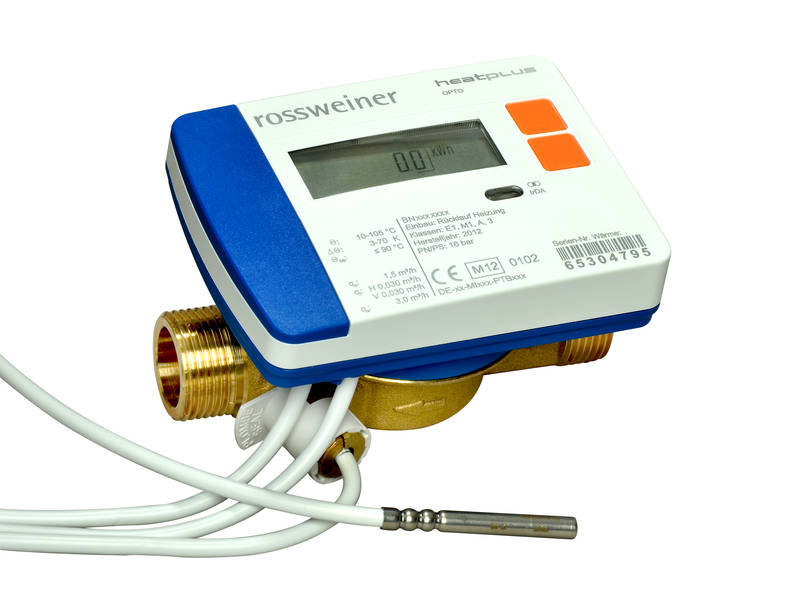

WMZU-1282051
Anwendung:
Der Durchfluss wird über die Laufzeit von Schallwellen bestimmt. Fehlende mechanische Teile machen das Gerät unempfindlich gegen Verschmutzung und erhöhen so die Messgenauigkeit und -stabilität. So wird eine langzeitstabile Verbrauchsmessung von Wärmeenergie ermöglicht und die Kosten können verursachergerecht verteilt werden. Wärmezähler werden bei Hausanschlüssen von Fernwärme, zur Trennung von Gewerbe- und Wohnraum oder Heizung und Warmwasserbereitung eingesetzt. Zur Ausgabe der Messwerte erfolgt über M-Bus oder Funk 868 MHz.
Inbetriebnahme:
Entsprechend der beiliegenden Bedienungsanleitung. Alle Einstellungen können am Display vorgenommen werden. Das Gerät ist auf Grund einer 10-Jahres-Batterie netzunabhängig einsetzbar.
Montage:
Entsprechend der Bedienungsanleitung wird das Gerät in den Rücklauf mit dem als Zubehör erhältlichen Erstausrüsterset horizontal oder vertikal eingebaut.
Datenblatt:
Technische Daten
| Versorgungsspannung | 10-Jahres-Lithiumbatterie, 3,6 V |
| Messzyklus | 1 s |
| Anzeige | 8-stelliges LCD-Display in kWh |
| Temperaturfühler | 1 x Pt500, 2 m Kabel |
| max. Betriebsdruck | mit Gewinde - 16 bar, Flansch 25 bar |
| min. Systemdruck | 1 bar |
| Mediumtemperatur | 5...130 °C, Kältezähler 5...50 °C |
| Umgebungstemperatur | +5 / +55°C |
| Schutzart | IP 54, Kälte IP 68 |
| Datenübertragung | M-BUS oder Funk 868 Hz |
