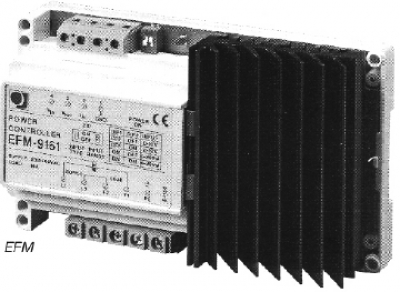

EFM-9251
Anwendung:
Zur genauen und störungsfreien Regelung von elektrischen Heizelementen, wie z. B. Heizregistern in Lüftungs- und Klimaanlagen, Boden- oder Deckenheizungen. Die Ansteuerung erfolgt über ein 0 - 10 V oder 4 - 20 mA-Signal. Auch ein EIN-/AUS-Signal 24 - 400 VAC ist möglich(PWM).
Inbetriebnahme:
Die Spannungsversorgung wird an die Klemmen L1 und L2, der Ausgang an T1, T2 gelegt. Es handelt sich um einen zeitproportionalen Leistungsregler mit einphasigem, im Nulldurchgang geschaltetem Triac-Ausgang.
Montage:
Schaltschrankeinbau auf DIN-Schiene
Datenblatt:
Technische Daten:
| Versorgungspannung | 230 VAC, 50/60Hz und 400 V mit automatischer Spannungsumstellung |
| max. Leistung | 230V ---> 3,7 kW, 400 V ---> 6,4 kW |
| Absicherung | 25 A |
| Stromaufnahme | 5 VA |
| min. Leistung | 500 W ohmsche Last |
| Überhitzungsschutz | +85 °C, automatisches Wiedereinschalten |
| Ein- / Ausschaltperiode | ca. 45 s |
| Eingänge | 0 (2) - 10 V, 0 (4) - 20 mA, 24 - 400 VAC EIN / AUS |
| Schutzart | IP 20 |
| Umgebungstemperatur | -10 / +40 °C |
| Abmessungen (H x B x T) | 92 x 156 x 45 mm |
