Anwendung:

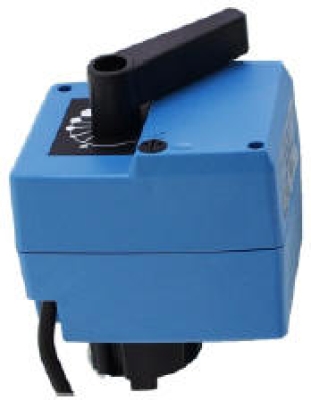

Diese sehr kompakten Stellantriebe wurden speziell zur Motorisierung von 2- und 3-Wege-Regelventilen entwickelt. Geeignet für die Ventile VxBM, VU sowie ZV. Mit besonderen Adaptern auch für Landis Staefa.
Inbetriebnahme:
Der elektrische Anschluss erfolgt entsprechend dem Schaltschema über das angebaute und nummerierte Kabel. Bei allfälligen Störungen des Regelsystems kann der Antrieb nach Drücken eines Knopfes auf Handbedienung umgestellt werden. Das Getriebe wird ausgerastet und das Ventil kann mittels des Handgriffes in jede beliebige Stellung gebracht werden. Die Stellung wird an einer umkehrbaren Skala angezeigt.
NL 24/230: Ansteuerung 3- Punkt. Der Motor wird in den
NRVX: Endlagen über zweieingebaute Endschalter
elektrisch abgeschaltet (stromlos).
NL24SR: Ansteuerung stetig. Der Motor ist überlastsicher
LRVX: und benötigt keine Endschalter, er bleibt automatisch stehen.
Datenblatt:
Technische Daten:
| NL24/230: | |
| Spannungsversorgung | 24 oder 230 VAC ± 15% |
| Stromaufnahme | 2,5 W |
| Anschluss | 1,5 m Kabel, 3 x 0,75 mm2 |
| Laufzeit | 140 s Standard, 70s als Extra |
| Drehmoment | 350 N |
| Hub | 5,5 mm |
| Drehsinn | wählbar durch Verdrahtung |
| Umgebungstemperatur | 0 - 50°C |
| Schutzart | IP 54 |
| NRVX24/230: | |
| Spannungsversorgung | 24 oder 230 VAC ± 15 % |
| Stromaufnahme | 2,5 - 3,5 W |
| Anschluss | 1 m Kabel, 3 x 0,5 mm2 |
| Laufzeit | 140 s |
| Drehmoment | 400 N |
| Hub | 5,5 mm |
| Drehsinn | wählbar durch Verdrahtung |
| Umgebungstemperatur | 0 - 50°C |
| Schutzart | IP 54 |
| LRVX24-SR | |
| Spannungsversorgung | 24 VAC/VDC, 50 / 60 Hz |
| Stromaufnahme | 2 W |
| Anschluss | DC 0..10 V (R 100 K Ohm) |
| DC 2..10 V, < 0,7 mA | |
| 1 Kabel 4 x 0,75 mm2 | |
| Laufzeit | 80...110 s (0...400 N) |
| Drehmoment | 400 N |
| Hub | 5,5 mm |
| Umgebungstemperatur | 0 - 50°C |
| Schutzart | IP 54 |
