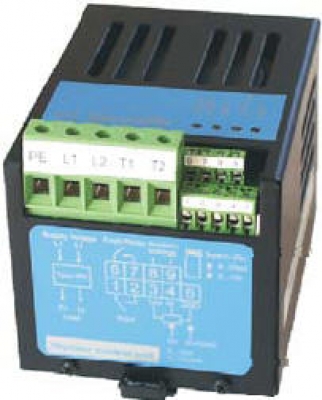

TYCO-3-05
Anwendung:
Zur Regelung von ohmschen und induktiven Lasten, wie z.B. Heizregistern durch Phasenanschnitt von zwei antiparallel geschalteten Thyristoren.
Inbetriebnahme:
Die Spannungsversorgung wird an die Klemmen L1, L2, L3, N über einen abgesicherten Trennschalter angeschlossen. Der Ausgang liegt an T1, T2 und T3.
Montage:
Schaltschrankeinbau auf DIN-Schiene mit einem Mindestabstand von 50 mm zu weiteren Bauteilen.
Datenblatt:
Technische Daten:
| Versorgungsspannung | 400 VAC, 45/65 Hz |
| Eingänge | Ansteuerung 0 - 10 V, 0 - 20 mA, Schalter Ri |
| Potentiometer: 2,5 - 10 kOhm | |
| 5 V / 5 -10 kHz Pulsweitenmodulierung | |
| LED-Anzeigen | Betrieb, Start, 100%Uload, Störung |
| Ausgänge | Störmelderelais (13/14), c |
| S1-Relais (19/20), Schließer 2 A, 250 VAC | |
| S2-Relais (16/17), Schließer 2 A, 250 VAC | |
| Schutzart | IP 40 |
| Verlustleistung | 1,1 W pro A Laststrom |
| Umgebungstemperatur | 0,0 / +50 °C max. |
| max. Seehöhe | 1000 m |
| Abmessungen | 95 x 125 x 100 mm |
