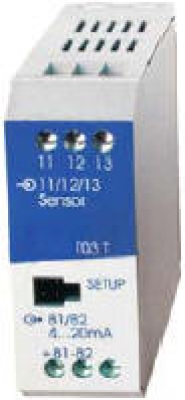

T-03-TI
Anwendung:
Der analoge 3-Draht-Messumformer erfasst die Temperatur über einen 2- oder 3-Draht-Pt 100-Fühler und wandelt den Messwert in ein 0 - 10 V oder 4 - 20 mA Signal um.
Inbetriebnahme:
Pt 100 Fühler an den Klemmen 11 - 12 - 13 Versorgungsspannung 7,5 bzw. 15...30 VDC(TU) an die Klemmen 81 - 82 legen. Der Stromausgang liegt an den Klemmen 81 - 82, der Spannungsausgang an 82 - 83. Der Messbereich ist über PC frei programmierbar.
Montage:
Auf Hutschiene im Schaltschrank
Datenblatt:
Technische Daten
| Versorgungsspannung | TU: 7,5...30 VDC bzw. 15...30 VDC für T03 TI |
| Messbereichsgrenzen | -200...+800 °C |
| Anschlussart | 2-, 3-Leiter |
| kleinste Messspanne | 25 K |
| Einheit | °C oder °F |
| Messbereichsanfang | bei Messspanne < 75 K: -40, -20, 0, 20, 40 °C feste Nullpunkteinstellung bei Messspanne > 75 K: +- 50 °C, bzw. Innerhalb definierter Werte |
| Sensorstrom | <= 0,5 mA |
| Messrate | Dauermessung, da analoger Messpfad |
| Umgebungstemperatur | -25 / +70 °C |
| Schutzart | IP 20 |
| Fühlerbruch <3,6 A bzw. 0 V und Fühlerkurzschluss >22 mA bzw.>11 V sind integriert.20:1, bzw. 15:1 oder 2:1 | |
