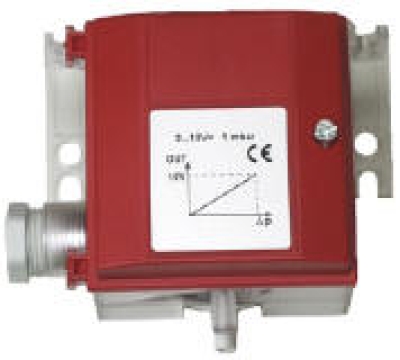

DS-694.911 211 010

Zur Verarbeitung von Druck, Unter- oder Differenzdruck in ein stetiges Spannungssignal von 0 - 10 V, oder ein Stromsignal von 0 - 20 mA oder 4 - 24 mA. Für gasförmige, nicht aggressive Medien in der Klima- und Reinraumtechnik, der Umwelt- und Verfahrenstechnik, sowie der Heizungstechnik.

Inbetriebnahme:

Das Ausgangssignal ist proportional zum anliegenden Druck. Der Druckbereich ist werkseitig eingestellt. Höheren Druck (Unterdruck) an P1 (+) anschließen, niedrigeren Druck an     P2 (-). Der nicht benötigte Anschluss bleibt offen. Der Elektroanschluss erfolgt an den Klemmen IN - OUT - GND. Der Anschluss ist verpolungssicher ausgeführt.

Montage:

Senkrecht, Druckanschlüsse nach unten. Bei horizontaler Einbaulage verschieben sich die Werte um ca. 10 Pa. Nach Luftregelklappen oder vor und nach Staublenden ist ein Mindestabstand von 2 x Rohr- / Kanaldurchmesser einzuhalten, um durch Turbulenzen mögliche Fehlmessungen zu verhindern. Dies gilt ebenfalls in der Nähe von Bögen und Querschnittsveränderungen

Datenblatt:

Technische Daten
