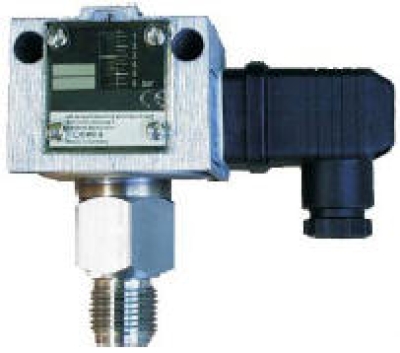

DNS06-203

Zur Überwachung von Druck oder Unterdruck von aggressiven Flüssigkeiten und Gasen. Einsatz in industriellen Applikationen der Verfahrenstechnik und der chemischen Industrie.

Inbetriebnahme:

Kontakte 3 - 1 öffnen bei Druckanstieg auf den, um die eingestellten Schaltdifferenz erhöhten, eingestellten Wert. Die Kontakte 3 - 2 schließen gleichzeitig und können als Signalkontakt verwendet werden. Die Einstellung des Schaltdruckes (unterer Wert)erfolgt an der großen Einstellschraube. Vorher Sicherungsstift oberhalb der Skala um max. 2 Umdrehungen lösen, anschließend wieder festziehen

Montage:

Druckanschlüsse G 1/2 " (Manometeranschluß) und Innengewinde G 1/4” direkt auf Rohrleitung. Anziehen nur am Sechskant des Schalters. Einbaulage senkrecht oder waagrecht.

Datenblatt:

Technische Daten
