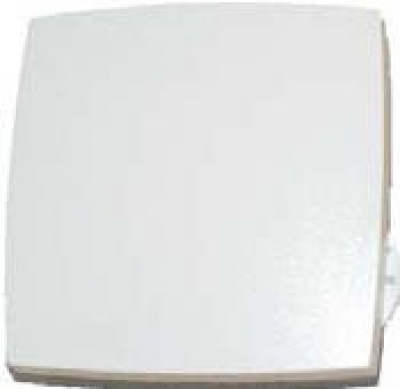

HR-S

Zur Überwachung oder Regelung der Luftfeuchtigkeit in nicht aggressiver Umgebung. Zur Ansteuerung von Befeuchtern in Wohn-, Büro-, Praxisräumen und Wintergärten, von Entfeuchtungsgeräten in Schwimmbädern, Lagerräumen und Labors.

Inbetriebnahme:

"Befeuchten"
Kontakte 1 - 2 verdrahten. Die Schaltpunkt ein - aus liegen ca. 2 % r.F. oberhalb und unterhalb des gewählten Wertes. Beim 2 - stufigen Gerät wird die 1. Stufe auf die Klemmen 7 - 6 gelegt. Die Schaltpunkte der 2. Stufe liegen (1 - 2) liegen um das Differential (werkseitig 6%) niedriger.
Bei Gefahr von Kondenswasserbildung nur mit 24 V betreiben.

"Entfeuchten"
Kontakte 1 - 4 bei HR-S 1 - 3 verdrahten Die Schaltpunkt liegen ca. 2% r.F. oberhalb und unterhalb des gewählten Wertes.

"Be - und Entfeuchten"
Die neutrale Zone wird durch das Differential zwischen den Stufen bestimmt. Duch Rechtsdrehen erhöht sich der Schaltpunkt des 2. Mikroschalters. Befeuchter auf Klemmen 1 - 2, Enfeuchter auf 7 - 5 legen.
Der jeweils freie Kontakt kann als Signalkontakt verwendet werden.

Montage:

Auf Putz in einer Höhe von ca. 1,5 m, frei für die Luftkonvektion.

Datenblatt:

Technische Daten
