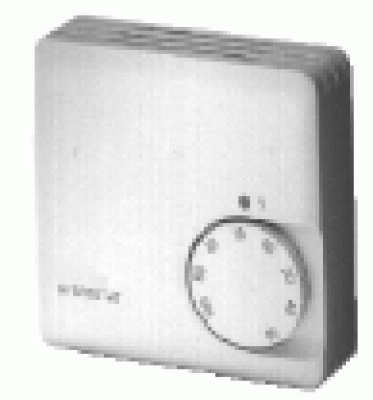

HYG-E 6001

Zur Überwachung oder Regelung der Luftfeuchtigkeit in nicht aggressiver Umgebung. Zur Ansteuerung von Befeuchtern in Wohn-, Büro-, Praxisräumen und Wintergärten, von Entfeuchtungsgeräten in Wäschereien, Lagerräumen Schaltschränken und bedingt in Schwimmbädern (Chlor!).

Inbetriebnahme:

"Befeuchten"
Skalenwert = Einschaltwert des Befeuchters
HYG - 6001: Klemmen 1 - 3 verdrahten.
HYG - 7001: Befeuchter an die Klemman 5 - 6, Temperaturregler entsprechend der gewünschten Funktion Heizen - 5 - 2 oder Kühlen - 5 - 3 verdrahten.
Bei Gefahr von Kondemswasserbildung nur mit 24 V betreiben.

"Entfeuchten"
Skalenwert = Abschaltwert des Entfeuchtungsgerätes
HYG - 6001: Klemmen 1 - 2 verdrahten.
HYG - 7001: Entfeuchter an die Klemmen 5 - 7, Temperaturregler entsprechend der gewünschten Funktion Heizen - 5 - 2 oder Kühlen - 5 - 3 verdrahten.
Der jeweils freie Kontakt kann als Signalkontakt verwendet werden.

Montage:

Auf Putz oder mittels Adapterrahmen auf Unterputzdose in einer Höhe von ca. 1,5 m, frei für die Luftkonvektion.
HYG-6001: Direkt in Schalterkombinationen integrierbar!


Datenblatt:

Technische Daten
