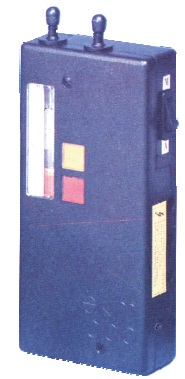

EKM-1000
Anwendung:
Zum präzisen Messen und Anzeigen von Schwankungen des Druckes, Unteroder Differentialdruckes von Luft und Gas in der Klima-, Heizungs- und Entstaubungstechnik in Reinräumen und Spritzkabinen. Bei Über- oder Unterschreiten eines voreingestellten Wertes schaltet ein Reedkontakt. Zum Messen der Filterverschmutzung, des Unterdruckes in Rauchabzügen, oder mit Pitotrohr Messung zur Messung der Strömungsgeschwindigkeit.
Inbetriebnahme
Elektrischer Anschluss 1 (L) - 2 (N). Der Nullpunkt der Skala und die Oberkante des Schwimmkörpers müssen übereinstimmen. Ev. mit Rändelmutter nachjustieren. Schaltpunkt mittels Rändelschraube unten einstellen. Der Schlauchanschluß erfolgt an den zwei 6,2 mm Anschlußstücken. Rechts höherer Druck +, links niedrigerer Druck -.
M/A - Schalter: A = automatische Rückschaltung in den Betriebszustand M = Quittierung vor Ort nach Wiederherstellung normaler Betriebskonditionen (z.B. Filterwechsel)
Montage:
Senkrecht mit den mitgelieferten Schrauben befestigen. Vor Erschütterungen, Scmutz und Sonneneinstrahlung schützen.
Datenblatt:
Technische Daten:
| Material Gehäuse | ABS schwarz |
| Umgebungstemperatur | - 5 / + 50 °C |
| Überdrucksicherheit | Dichte = 0,784 bei + 15 °C |
| Statischer Druck | 1,5 bar |
| Schlauchanschluss | Ø 6,2 mm |
| Versorgungsspannung | 230 VAC, 50 Hz |
| Ausgang | Relais als 1-poliger potentialfreier Umschalter |
| Schaltleistung | 5 A, 230 VAC |
| Leistungsaufnahme | 4 W, im Alarmzustand 40 W |
| Anzeige | 1 gelbe Lampe leuchtet im Betriebszustand 1 rote Lampe leuchtet, wenn eingestellter Grenzwert erreicht wird. Zusätzlich ist ein Summer in Betrieb. |
