Anwendung:
Als Anzeige von Temperatur-, 0 - 10 V oder 0(4) - 20 mA-Signalen in der Kälte-, Klima- und Verfahrenstechnik. Standardmäßig mit EasyBus-Schnittstelle zur weiteren Auswertung und Speicherung der Daten am PC.
Inbetriebnahme:
Die Spannungsversorgung wird an die Klemmen 1 - 2 gelegt. Automatisch wird nun ein Segmenttest durchgeführt (ca. 8 s). Als Ausgänge stehen die Anschlüsse 3 - 4 zur Verfügung. Der Sensoranschluß erfolgt an den Klemmen 10 - 11 - 12 - 13, wobei Pt100, Pt1000, Thermoelemente (K,J,N,T und S), 0 - 50 mV, 0 - 1 V, 0 - 2 V und 0 - 10V, sowie 0(4) - 20 mA, Frequenz möglich sind.
Im Bereich des Anzeigebereiches kann das Ausgangssignal frei konfiguriert werden. Eine galvanisch getrennte Ausgangsspannung von 24 V, 20 mA wird an Klemme 8 - 9 für einen Transmitter geliefert. Das gewünschte Eingangssignal wird nach gleichzeitigem Drücken der Taste 2 und des Tasters an der Rückseite für 2 s gewählt. Die Ausgangsfunktion wird nach gleichzeitigem Drücken der Taste 1 und des Tasters an der Rückseite für 2 s gewählt
Montage:
In Schalttafelausschnitt 43 x 90,5 mm mittels der beiden beiliegenden Spannschrauben befestigen.
Datenblatt:
Technische Daten:
| Versorgungsspannung | 230 VAC, 50 / 60 Hz |
| Ausgangsspannnung für Sensor | 24 VDC, 20 mA |
| Stromaufnahme | 5 W |
| Sensor | siehe Datenblatt Rückseite |
| Messbereich | abhängig vom gewählten Sensor |
| Dezimalpunkt | frei wählbar |
| Auflösung | 0,1 °C, bzw. 1 Digit |
| Genauigkeit | NS und Frequenz: < 0,2 % FS ± 1 Digit Temperatur: < 0,3 % FS ± 1 Digit |
| Messrate: | ca. 100/s bei NS, sonst ca. 4/s |

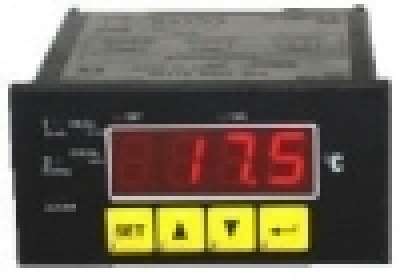

| Anzeige | 4-stellige, 13 mm hohe LED-Anzeige |
| Ausgänge | 0 - 10 V oder 4 - 20 mA |
| Umgebungstemperatur | - 20 / + 50 °C |
| Schutzart | IP 65 bei Verwendung der zusätzlichen Dichtung |
| Gehäuse | 48 x 96 x 100 mm, Einbautiefe ca. 115 mm |
