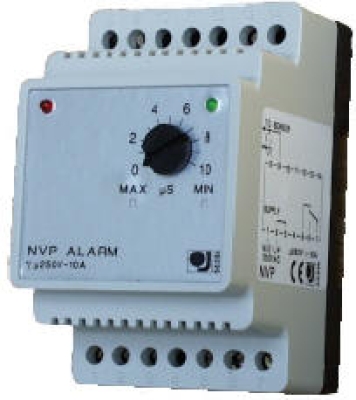

NVP-15
Anwendung:
Konduktive Leckage-Detektoren werden zur Alarmmeldung von Präsenz einer elektrisch leitenden Flüssigkeit verwendet. Wasserschäden werden durch rechtzeitiges Schließen von Magnetventilen z. B. In EDV-Räumen verhindert. Durch das spezielle Fühlerband werden bereits wenige Wassertropfen erkannt und Alarm ausgelöst (NVP16 auch akustisch). Auch zum Erkennen von Kondenswasserbildung bei Kühldecken einsetzbar.
Inbetriebnahme
Spannungsversorgung an die Klemmen 1 - 2 legen. Grüne LED leuchtet. Den Sensor an die dafür vorgesehenen Klemmen 8 - 9 anschließen. An die Klemmen 7 - 6 sind die abzuschaltenden ( Motor, Pumpe), an die Klemmen 7 - 5 die einzuschaltenden (Hupe) Aggregate anzuschließen. Die Empfindlichkeit ist von 2 - 20 µA einstellbar. Im Alarmfall schließen die Kontakte 7 - 5, die rote LED leuchtet Fühlerbruch- oder -kurzschluss führt zu Alarm und die rote LED leuchtet.
Montage:
Reglergehäuse auf DIN-Schiene aufschnappen. Sensorband an die gefährdeten Stellen legen oder kleben.
Datenblatt:
Technische Daten
| Versorgungsspannung | 230 VAC, 50/60 Hz |
| Leistungsaufnahme | ca. 3 VA |
| Ausgang | Relais als einpoliger, potentialfreier Umschalter |
| Schaltleistung | 10 A, 250 VAC |
| Umgebungstemperatur | -20 / +50°C |
| Schutzart | IP 20 |
| Fühler | Die Enden des Fühlerbandes werden mit einem 680 kOhm Widerstand (mitgeliefert) angeschlossen |
