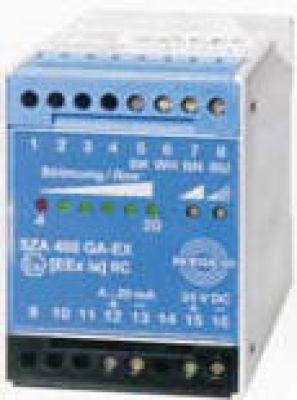

SZA-400 GA-Ex
Anwendung:
Zur Strömungsüberwachung von flüssigen Medien, wie Wasser und Öl, sowie gasförmigen Medien in explosionsgefährdeten Bereichen.
Inbetriebnahme
Der elektrische Anschluss erfolgt an den Klemmen 14 - 15 - 16. Der Fühler wird an den Klemmen 5 - 6 - 7 - 8 angeschlossen. Bei Unterschreiten der eingestellten Strömungsgeschwindigkeit öffnen die Kontakte 13 - 11. Die Kontakte 13 - 12 schließen gleichzeitig und können als Signalkontakt verwendet werden. Gewünschte Strömunsgeschwindigkeit und Ausschaltverzögerung können an Potentiometern eingestellt werden. Die Einstellung sollte erst nach Stabilisierung von Strömungsgeschwindigkeit und Mediumtemperatur erfolgen.
Montage:
Einbau des Sensors mittels Maulschlüssels lageunabhängig, wobei darauf zu achten ist, dass der Sensor vollständig vom Medium umspült wird. Luftblasen und Ablagerungen können die Funktion beeinflussen. Vor und nach Ventilen, Absperrhähnen usw. ist eine Beruhigungsstrecke von 5xD einzuhalten. Dies gilt ebenso in der Nähe von Bögen und Querschnittsveränderungen. Das Schaltgerät wird außerhalb der explosionsgefährdeten Zone in einem Schaltschrank auf Hutschiene montiert.
Datenblatt:
Technische Daten
| Ausgang | 4 - 20 mA |
| Spannungsversorgung | 230 VAC + 10 / - 15% |
| Stromaufnahme | 2,2 VA |
| Schaltleistung | 4 A, 24 - 250 VAC, 0,5 A, 60 VDC |
| Mediumtemperatur | -20 / +70 °C |
| Umgebungstemperatur | -20 / +60°C |
| Gehäuse | PA |
| Sensor | Edelstahl, 1.4571 |
| Schutzart | Sensor: IP 68, Gehäuse: IP 20 |
| max. Druck | 60 bar |
| Erfassungsbereich | Wasser: 1....100 cm/s, Öl: 3....200 cm/s, Gase: 2....20 m/s |
| Bereitschaftszeit | typ 8s |
| Einschaltzeit | typ 2s |
| Ausschaltzeit | typ 2s |
