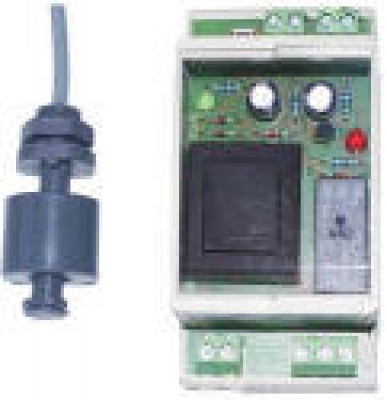

GEWAS-N
Anwendung:
Zur Füllstandsüberwachung nicht leitender Flüssigkeiten oder als Trockenlaufschutz. Verhindert größere Schäden durch rechtzeitiges Schließen von Magnetventilen. Mehrere Sensoren können angeschlossen, und so eine zentrale Schadensmeldung installiert werden.
Inbetriebnahme
Spannungsversorgung an die Klemmen L(1) - N (2) legen. Grüne LED GL leuchtet. Den (die) Sensor(en) an die dafür vorgesehenen Klemmen 6 - 7 und/oder 8 - 9 anschließen. Standardfunktion ist Alarm bei ansteigendem Flüssigkeitspegel. Durch umgekehrte Montage des Schwimmers, wird der Alarm bei abnehmendem Pegel ausgelöst. An die Klemmen 5 - 3 sind die abzuschaltenden( Motor, Pumpe), an die Klemmen 5 - 4 die einzuschaltenden (Hupe) Aggregate anzuschließen. Im Alarmfall schließen die Kontakte 5 - 4, die rote LED RL leuchtet. Zur Alarmbeseitigung Rückstelltaste T drücken.
Montage:
Reglergehäuse auf DIN-Schiene aufschnappen. Sensor(en an die gefährdete(n) Stelle(n) montieren.
Datenblatt:
Technische Daten
| Versorgungsspannung | 230 VAC, 50 / 60 Hz |
| Leistungsaufnahme | ca. 3 Watt |
| Ausgang | Relais als einpoliger potentialfreier Umschalter |
| Schaltleistung | 10 A, 24 - 250 VAC |
| Gehäuse | ABS, 49 x 96 mm |
| Umgebungstemperatur | 0 - 50°C |
| Schutzart | IP 00 |
| Fühler | Magnetkontakt mit ca. 2m Kabel, verlängerbar bis 50m mit kapazitätsarmen Kabel z.B. 2 x 0,14 mm2, Liyy |
