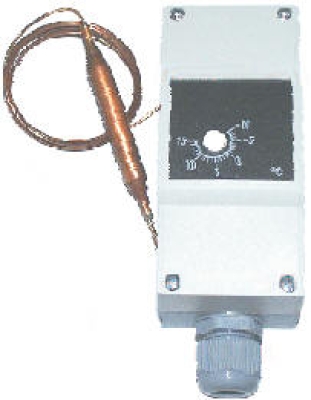

FST-1 J
Anwendung:
Zur Sicherung von Wärmetauschern und Warmwasser-Heizregistern gegen Einfrieren. Die Geräte sind eigensicher, d.h. im Falle einer Beschädigung des Messsystems wird Frost signalisiert und abgeschaltet. FST-1/2: Dieser Type hat einen zweiten Schaltkontakt, welcher es ermöglicht, bereits 5 K vor dem Abschaltpunkt Sicherungsmaßnahmen zu ergreifen.
Inbetriebnahme:
FST: Kontakte 1-4 Öffnen bei Temperaturabfall auf den eingestellten Sollwert.
FST-1/2: Kontakte: Rot-Weiß bzw. 1-2 Öffnen bei Temperaturabfall auf den eingestellten Sollwert.
FST-J: Kontakte 1-2 Öffnen bei Temperaturabfall auf den eingestellten Sollwert.
Werkseinstellung +5°C
Die Kontakte 1-2 bzw. 1-4 schließen gleichzeitig und können als Signalkontakt verwendet werden.
Montage:
Vorzugsweise wie abgebildet direkt oder mittels beiliegendem Montagebügel. Als Kanaldurchführung wird Z-442 0005, als Montageklammern für das Kapillarrohr Z-05 empfohlen. FST: Abdeckplatte mit Plombiervorrichtung (IP 44) lieferbar
Datenblatt:
Technische Daten
| Kontakte | FST: 1 staubgekapselter Schaltkontakt als einpoliger potentialfreier Umschalter FST-1/2: 2 staubgekapselte Mikroschalter als einpolige potentialfreie Umschalter |
| Schaltleistung | FST: 16 (16) A, 250 V, 1A auf Kontakt 2 FST-1/2: 15 (8) A, 250 B FST-J: 1-2: 16 (2,5), 1-4: 6,3 (2,5) A 230 V |
| Gehäuse | Stahlblech verzinkt, Deckel ABS FST-J: PVC hellgrau |
| Schutzart | IP 30, mit Abdeckplatte IP 44 FST-J: IP 65 |
| Umgebungstemperatur | max. 55°C, FST-J: -20 / +80°C |
| Fühler | gasgefüllt, aus Kupfer, welcher auf der gesamten Länge aktiv ist. Eine Schaltung erfolgt, wenn die eingestellte Tmeperatur auf ca. 30cm, bei FST-J auf 40cm einwirkt. Die Geräte sind eigensicher, do dass bei Beschädigung oder Bruch des Fühlers ebenfalls eine Abschaltung erfolgt. |
| Frostschutzthermostat | 1-stufig, 6m Kapillare, IP 65 |
