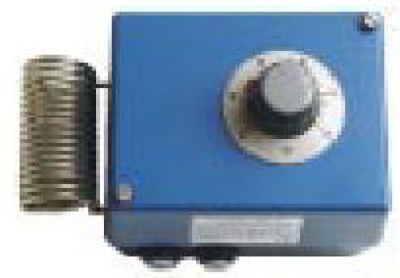

RT2-050 i
RT2-050 i
RT2-050 i

RT2-050 i

Preise sehen Sie nach dem Login

Auf den Merkzettel
Beschreibung


Anwendung:

Zur 2-stufigen bzw. 4-stufigen Temperaturregelung durch Heizen oder Kühlen, oder Heizen und Kühlen mit neutraler Zone in Gewächshäusern, Lager- und Maschinenräumen.

Inbetriebnahme:

"Heizen"
Skalenwert = Sollwert - Dt= Abschaltwert der 2. Stufe. Kontaktabstand um das gewünschte Differenzial nach + stellen. 1. Heizstufe auf die Klemmen 5 - 6, 2. Stufe auf 2 - 3 verdrahten.

"Kühlen"
Skalenwert = Sollwert = Einschaltwert der Kühlung. Kontaktabstand um das gewünschte Differenzial nach + stellen. 1. Kühlstufe auf die Klemmen 2 -1, 2.Stufe auf 5 -4 verdrahten.

Montage:

Wandmontage, vorzugsweise wie abgebildet.

Datenblatt:



Technische Daten


Kontakte staubgekapselter Schaltblock als einpoliger, potentialfreier Umschalter
Schaltleistung max. 16 A, 250 VAC
Fühler flüssigkeitsgefüllt, aus Kupfer
Gehäuse schlagfester Kunststoff, PC
Unterteil schwarz, Oberteil blau
Schutzart IP 54
Umgebungstemperatur - 40 / + 60°C
Regelbereich 0 / +50°C
