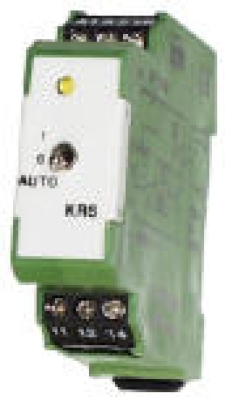

KRS-E06, 110 655
Anwendung:
Zur Steuerung von Aggregaten, Pumpen, Ventilatoren, Brennern usw.
Inbetriebnahme
Das Modul kann durch zwei Betriebsarten gesteuert werden, welche mittels integriertem dreistufigem Schalter (AUTO - 0 - 1) umschaltbar sind. Die Ansteuerung erfolgt über A0 - Ausgangstyp 2-Punkt, extern.
Stellung 1: Das Ausgangsrelais wird über die klemmen A1, A2 gesteuert.
Stellung AUTO: Das Ausgangsrelais wird über die Klemmen YR, über einen Schwellwertschalter gesteuert. Die Betriebsspannung muß hierbei dauernd an der Klemme A1 zur Verfügung stehen.
Stellung 0: Das Relais ist ausgeschaltet. Eingangssignale an der Klemme A1 oder YR sind wirkungslos.
Montage:
Klemmengehäuse,schnappbar auf 35 mm DIN-Schiene, anreihbar ohne Abstand.
Datenblatt:
Technische Daten:
| Gehäuse: | |||
| Schutzart nach DIN 40050 | IP 50 | ||
| Feuchtigkeitsklasse | nach DIN 40040 F | ||
| Maße | H x B x T - 60 x 17,5 x 60 mm | ||
| Anschlüsse | 6 Schraubklemmen 2,5 mm2 | ||
| Eingangsseite: | |||
| Nennspannung | 24 VAC | 24 VDC | |
| Stromaufnahme | 80 mA | 16 mA | |
| Betriebsspannungsbereich | 0,5 1,2 UN | ||
| Einschaltdauer relativ | 100% | ||
| Schwellwert fest | 3,0 VDC / 7,5 VDC | ||
| Ausschaltspannung | 2,5 VDC / 7,0 VDC | ||
| Toleranz | ± 10 % | ||
| Stromaufnahme max | YR = 24 VDC : 1,3 mA, YR = 5 VDC : 0,1 mA | ||
| Schutzbeschaltung | Verpolungsschutz an den Eingängen, Varistor an Klemme A1, A2 | ||
| Relaiszustandsanzeige | LED gelb | ||
| Ausgangsseite: | |||
| Ausgangskontakt | 1 Wechsler, AgCdO, max. 250 V | ||
| Ein- / Aus- / Dauerstrom | 6 A | ||
| Elektrische Lebensdauer | 105 Schaltspiele | ||
| Schalthäufigkeit | 1200 Schaltungen / h | ||
