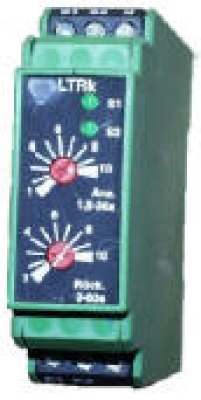

Anwendung:
Zur Steurung von zweistufigen Ventilatoren. Es werden Einschalt-Stromspitzen, sowie das schädliche Abbremsen beim Zurückschalten auf die 1. Stufe verhindert.
Inbetriebnahme:
Die Ansteuerung des Relais erfolgt über einen externen 2-stufigen Schalter (z.B. Thermostat KT2 oder RT2 aus Gruppe 1 und 2), welcher direkt an S1 - S2 angeschlossen wird. mit den beiden Ausgängen K1 - K2 werden die Motorschütze angesteuert.
Funktion 1: Bei direkter Wahl von Stufe 2 wird zuerst die Stufe 1 für die eingestellte Anlaufzeit eingeschaltet, so dass der Lüfter auf die Nenndrehzahl hochlaufen kannn. Ist diese erreicht, schaltet das Relais in Stufe 2. Die Umschaltzeit beträgt mindestens 50 ms. Die Stufen sind verriegelt.
Funktion 2: durch das Umschalten von Stufe 2 zurück auf Stufe 1 oder in Stellung "Aus" wird eine Rückfallverzögerung ausgelöst, so dass der Lüfter erst austrudeln kann, bevor Stufe 1 wirksam wird.
Funktion 3: Beim Hochschalten von Stufe 1 nach Stufe 2 (nach Ablauf der Anlaufverzögerung), darf die Unterbrechung max. 250 ms betragen, wird diese überschritten, erfolgt der Start wie unter 1. beschrieben.
Montage:
Klemmgehäuse, schnappbar auf 35 mm DIN-Schiene
Datenblatt:
Technische Daten:
| Gehäuse: | |
| Schutzart nach DIN 40050 | IP 50 |
| Maße | H x B x T - 75 x 22,5 x 100 mm |
| Anschlüsse | 5 Schraubklemmen 2,5 mm2 |
| Eingangsseite: | |
| Nennspannung | 230 VAC, 50 / 60 Hz |
| Stromaufnahme | 18 VA |
| Betriebsspannungsbereich | 0,9......1,06 UN |
| Einschaltdauer relativ | 100 % |
| Mindesteinschaltdauer Stufe 2 | ca. 500 ms |
| Rückfallspannung | => 0,15 UN |
| Wiederbereitschaftszeit | ca . 20 ms |
| Wiederholgenauigkeit | ± 5 % |
| Ausgangsseite: | |
| Ausgangsspannung | 230 VAC |
| Ausgangsstrom | max. 6 A |
| Ansprechzeit Stufe 1 | 0 ms |
| Ansprechzeit Stufe 2 | ca. 30 ms |
| Absicherung | 6 A |
| Elektrische Lebensdauer | 2 x 105 Schaltspiele |
| Umschaltverzögerung | 70 ms ± 25 % |
| Umschaltunterbrechung | max. 250 ms |
| Anzugverzögerung | 1,5 .... 30 s einstellbar |
| Rückfallverzögerung | 3 ........60 s einstellbar |
