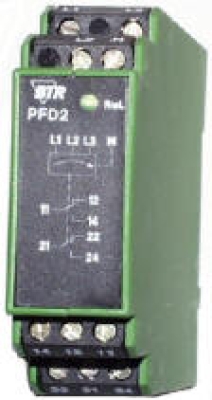

PFD-E12
Anwendung:
Zur Überwachung der richtigen Phasenfolge L1 - L2 - L3 (Drehsinn rechts) und Überwachung der einzelnen Phasenspannungen auf Totalausfall.
Inbetriebnahme
Die zu überwachenden Phasenspannungen werden an die Klemmen L1-L2-L3 angeschlossen, die Relaisausgangskontakte der Klemmen 11, 14 oder 21, 24 werden vor die Erregerspule des Motor-Schaltschützes gelegt. Nur bei richtiger Phasenfolge des Drehstromnetzes geht das Schaltglied in Wirkstellung und gibt damit den Strompfad des Motorschalters frei. Hierbei leuchtet eine grüne LED am Gerät auf. Bei Totalausfall einer Phase fällt das Ausgangsrelais in seine Ruhelage zurück. Eine besondere Versorgungsspannung für das Überwachungsrelais ist nicht erforderlich. Das PFD ist nur dann mit N zu verbinden, wenn die drei zu überwachenden Phasen über einen Stromkreis (z.B. Temperaturüberwachung) mit N verbunden sind.
Montage:
Klemmgehäuse, schnappbar auf 35 mm DIN-Schiene, anreihbar ohne Abstand.
Datenblatt:
Technische Daten:
| Gehäuse: | |
| Schutzart nach DIN 40050 | IP 50, Klemmen IP 20 |
| Maße | H x B x T - 22,5 x 75 x 100 mm |
| Anschlüsse | Schraubklemmen für 2,5 mm2 |
| Eingangsseite: | |
| Nennspannung | 400 VAC |
| Stromaufnahme | 20 mA |
| Betriebsspannungsbereich | 0,8...1,1 UN |
| Frequenz | 50 Hz |
| Umgebungstemperatur | -10....+60°C |
| Ansprechverzögerung | 5 s |
| Ausgangsseite: | |
| Ausgangskontakt | 2 Wechsler |
| Kontaktwerkstoff | AgNi90/10 |
| Schaltspanung max. | 250 V |
| Ein- / Ausschaltvermögen | 230 VAC, 6 A, 230 VDC 0,12 A, 24 VDC 4 A |
| Dauerstrom max. | 6 A |
| Mechanische Lebensdauer | 107 Schaltspiele |
| Elektrische Lebensdauer | 105 Schaltspiele |
| Zulässige Schalthäufigkeit | 1200 Schaltspiele / h |
