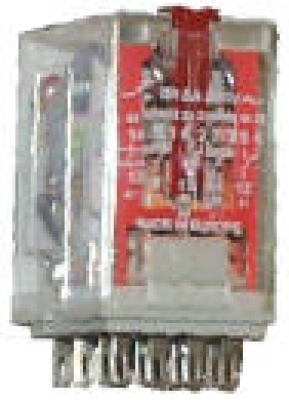

MY4-IN24 AC
Anwendung:
Steckbares Kompaktrelais für den industriellen Einsatz
Inbetriebnahme
Die Eingangsseite kann je nach Type mit 24 VDC, 24 VAC oder 230 VAC belegt werden. Als Ausgang stehen 2 oder 4 Wechsler zur Verfügung. Standardmäßig sind die Relais mit einer mechanischen Schaltstellungsanzeige und einer verriegelbaren Handprüftaste ausgerüstet.
Montage:
Mittels Fassung IRF -110 178 auf Hutschiene aufschnappen. Montageabstand 10 mm
Datenblatt:
Technische Daten:
| Gehäuse: | |||
| Schutzart nach DIN 40050 | IP 50, Klemmen IP 20 | ||
| Maße | H x B x T - 20,7 x 35 x 28 mm | ||
| Eingangsseite: | |||
| Nennspannungen | 230 VAC, 24 VAC, 24 VDC | ||
| Stromaufnahme | 230 V: 6 VA, 24 VAC: 50 mA, 24 VDC: 45 mA | ||
| Betriebsspannungsbereich | 0,9...1,2 x UN | ||
| Einschaltdauer relativ | 100 % | ||
| Umgebungstemperatur | 0 / +50°C | ||
| Ausgangsseite: | |||
| Ausgangsspannung | 250 VAC max. | ||
| Ausgangskontakt | 2 Wechsler max. 5 A, 4 Wechsler 3 A | ||
| Absicherung | 10 A bzw. 5 A | ||
| Elektrische Lebensdauer | 5 x 104 Schaltspiele | ||
| Zulässige Schalthäufigkeit | 1200 Schaltspiele /h | ||
| Relaisfassung: | |||
| Werkstoff | Noryl | ||
| Zulässiger Querschnitt | 1 x 4 mm2, 2 x 2,5 mm2 | ||
| Anschlüsse | Schraubanschlüsse, 0,7 Nm max. | ||
| Abmessungen | 27,5 x 74 x 42 mm | ||
