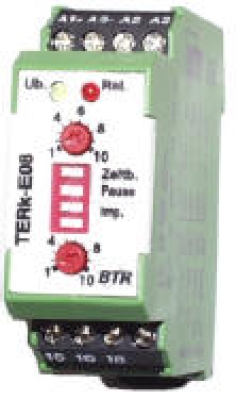

TERk-E08-3131
Anwendung:
Zur Ansteuerung entsprechender Prozesse in Abhängigkeit der einstellbaren Impuls- / Pausenzeiten.
Inbetriebnahme:
Der Zeitbereich wird über einen frontseitigen Kodierschalter gewählt. Die Zeiteinstellung der Impuls- und Verzögerungszeit erfolgt über je ein lineares Potentiometer an Relativskala. Mit Einschalten der Betriebsspannung bleibt das Ausgangsrelais für die Dauer der Verzögerungszeit tv in Ruhelage und zieht danach für die Dauer der Impulszeit ti an. Die Taktzeit T = Pausenzeit tp + Impulszeit ti wiederholt sich so lange, bis die Betriebsspannung abgeschaltet ist.
Montage:
Klemmgehäuse, schnappbar auf 35 mm DIN-Schiene, anreihbar ohne Abstand.
Datenblatt:
Technische Daten:
| Gehäuse: | |
| Schutzart nach DIN 40050 | IP 50, Klemmen IP 20 |
| Maße | H x B x T - 22,5 x 60 x 60 mm |
| Anschlüsse | 5 Schraubklemmen 2,5 mm2 |
| Eingangsseite: | |
| Nennspannung | 230 VAC / 24 VAC/DC |
| Leistungsaufnahme | 5,2 VA / 0,5 VA / 0,3 W |
| Betriebsspannungsbereich | 0,9......1,1 UN |
| Frequenzbereich | 50...60 Hz |
| Einschaltdauer relativ | 100 % |
| Wiederbereitschaftszeit tw | > 50 ms |
| Umgebungstemperatur | -10....+55°C |
| Schutzbeschaltung | Verpolungsschutz der Betriebsspannung, Varistor gegen Störspannung |
| Anzeige: Relais | Rote LED für Relais ist geschalten |
| Anzeige Funktion | Grüne LED |
| Ausgangsseite: | |
| Ausgangskontakt | 1 Wechsler |
| Kontaktwerkstoff | AgNi |
| Schaltspannung max. | 250 V |
| Dauerstrom max. | 6 A |
| Ein- / Ausschaltvermögen | 230 VAC 6 A, 230 VDC 0,12 A, 60 VDC 0,6 A, 24 VDC 3 A, 12 VDC 4 A |
| Mechanische Lebensdauer | 107 Schaltspiele |
| Elektrische Lebensdauer | 105 Schaltspiele |
| Zulässige Schalthäufigkeit | 1200 Schaltspiele / h |
