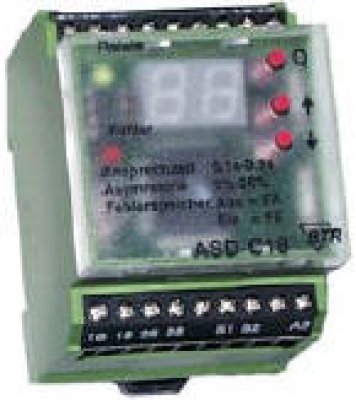

EIW-C18-110 272 13
Anwendung:
Zur Überwachung von Gleich- und Wechselströmen in Spannungsanlagen indem es ein Über- oder Unterschreiten der eingestellten Sollwerte verhindert.
Inbetriebnahme:
Die Versorgungsspannung wird an die Klemmen A1 - A2 gelegt. Über eine manuelle Eingabe am Gerät lassen sich die zu messende Spannungsart (AC oder DC), zwei Messbereiche (0,01 A...0,8 A oder 1 A...15 A) ein oberer und unterer Schwellenwert, die Ansprechverzögerung (0,1 s....9,9 s) sowie der Fehlerspeicher (ein oder aus) einstellen. Die Fehlerquittierung kann direkt am Gerät sowie über einen externen potenzialfreien Kontakt erfolgen.
Montage:
Klemmengehäuse, schnappbar auf 35 mm DIN-Schiene.
Datenblatt:
Technische Daten:
| Gehäuse: | |
| Schutzart nach DIN 40050 | IP 50, Klemmen IP 20 |
| Maße | H x B x T - 68 x 50 x 65 mm |
| Anschlüsse | 8 Schraubenklemmen 2,5 mm2 |
| Versorgung | |
| Betriebsspannung | 24 VAC/DC oder 230 VAC, 50 Hz |
| Stromaufnahme | 15 mA AC, 130 mA DC |
| Betriebsspannungsbereich | 0,9......1,1 UB |
| Einschaltdauer relativ | 100 % |
| Messkreis: | |
| Strommesseingänge | B1 - B3 0,01...0,8 A, B2 - B3 1...15 A |
| Ansprechverzögerung | einstellbar 0,1.....9,9 s |
| Schalthysterese | 10 % |
| Messzyklus | < 100 ms |
| Temperaturfehler | =< 0,06% / °C |
| Messfehler innerhalb UB | =< 1 % |
| Ausgangsseite: | |
| Kontakte | 2 Wechsler |
| Kontaktwerkstoff | AgNi |
| Schaltspannung max. | 250 VAC/DC |
| Nennstrom max. | 6 A |
| Mechanische Lebensdauer | 30 x 106 Schaltspiele |
| Elektrische Lebensdauer | 1 x 106 Schaltspiele |
| Anzeige: | |
| Betrieb | Grüne LED |
| Fehleranzeige | 2 x 7 - Segment - Anzeige |
| Fehlersignal | rote LED |
