MFRK-E08
Anwendung:
Zum verzögerten Ein- oder Ausschalten nachgelagerter Komponenten. Die Funktionen ansprechverzögert, einschaltwischend, rückfallverzögert, ausschaltwischend, blinkend Pause beginnend, blinkend Impuls beginnend sind möglich.
Inbetriebnahme:
Die Betriebsspannung 230 VAC wird an die Klemmen A1+ und A2, eine Spannung von 24 VAC an A1+ und A3 gelegt. An A1+ und B1 liegt ein potentialfreier Steuerkontakt. Die Kontakte 15 - 16 - 18 stehen als Arbeitskontakte zur Verfügung.
Montage:
Klemmengehäuse, schnappbar auf 35 mm DIN-Schiene

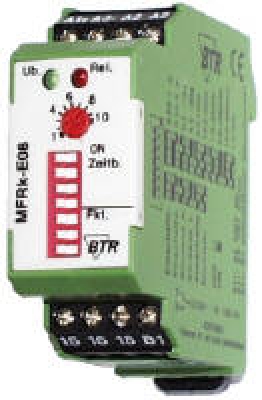

Multifunktionsrelais 6 Funktionen, 10 Zeitbereiche
Datenblatt:
Technische Daten:
| Gehäuse: | |
| Schutzart nach DIN 40050 | IP 50, Klemmen IP 20 |
| Maße | H x B x T - 22,5 x 60 x 60 mm |
| Eingangsseite: | |
| Nennspannungen | 230 VAC, 50 / 60 Hz, 24 VAC/DC |
| Stromaufnahme | 230 V: 5,2 VA, 24 VAC: 0,5 VA, 24VDC: 0,3 W |
| Betriebsspannungsbereich | 0,9...1,1 UN |
| Einschaltdauer relativ | 100 % |
| Ansprech- / Rückfallzeit | 20 ms / 20 ms |
| Rückfallspannung | => 0,15 UN |
| Wiederbereitschaftszeit | 230 V: 100ms, 24 VAC: 60 ms, 24 VDC: 50 ms |
| Wiederholgenauigkeit | =< ± 0,01% bis =< ± 0,1 % im kleinsten Bereich |
| Mindesteinschaltdauer | => 0,2 s bei DC, => 0,3 s bei AC |
| Umgebungstemperatur | 0 / +50°C |
| Temperaturabhängigkeit | =< 0,1 % / K |
| Ausgangsseite: | |
| Ausgangsspannung | 250 VAC max. |
| Ausgangskontakt | 1 Wechsler max. 6 A |
| Absicherung | 6 A |
| Elektrische Lebensdauer | 1 x 105 Schaltspiele |
