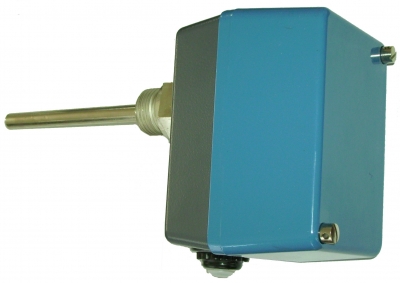

TT1-20150-200 i

Anwendung:

Zur Temperaturregelung oder -überwachung flüssiger oder gasförmiger Medien in der Heizungs- und Kältetechnik sowie im Maschinen- und Apparatebau.

Inbetriebnahme:

"Heizen"
Skalenwert = Sollwert = Abschaltwert der Heizung. Der Einschaltwert liegt um das Differential niedriger. Kontakte 1 (rot) - 2 (blau)  öffnen bei Temperaturanstieg auf den eingestellten Wert.

"Kühlen"
Skalenwert = Sollwert + Differential = Einschaltwert der Kühlung. Der Abschaltwert liegt um das Differential niedriger. Kontakte 2 (blau) - 4 (weiß) öffnen bei Temperaturabfall auf den gewünschten Wert.

Der jeweils freie Kontakt kann als Signalkontakt verwendet werden.

Montage:

Tauchrohr abnehmen und in ½ " Muffe schrauben. TT: Ausführung - L- mittels Flansch am Luftkanal befestigen.

Datenblatt:

Technische Daten
