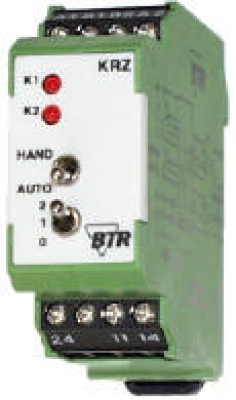

KRZ-E08
Anwendung:
Zur zweistufigen Motorsteuerung. Um das Antriebssystem zu schonen, wird beim Zurückschalten von Stufe 2 auf Stufe 1 zuerst Stufe 2 abgeschaltet und nach einer Verzögerung von <60 ms oder von ca. 20 s wird die 1. Stufe eingeschaltet
Inbetriebnahme:
Für den Service ist eine Handbedienebene integriert. Auch hier ist die Zeitfunktion aktiv.
Montage:
Klemmengehäuse, schnappbar auf 35 mm DIN-Schiene, anreihbar ohne Abstand.
Datenblatt:
Technische Daten:
| Gehäuse: | ||
| Schutzart nach DIN 40050 | IP 50 | |
| Feuchtigkeitsklasse | nach DIN 40040 F | |
| Maße | H x B x T - 60 x 22,5 x 60 mm | |
| Anschlüsse | 8 Schraubklkemmen 2,5 mm2 | |
| Eingangsseite: | ||
| Nennspannung | 24 VDC | |
| Stromaufnahme | max. 30 mA | |
| Betriebsspannungsbereich | 0,9.....1,1 UN | |
| Eingangsstrom B1/B2 | max. 4 mA | |
| Ansprech- / Rückfallzeit | 20 / 20 ms | |
| Mindesteinschaltdauer | 2 s | |
| Zeitverzögerung Stufe 2 nach 1 | <60 ms bzw. ca. 20 s | |
| Ausgangsseite: | ||
| Ausgangskontakt | 1 Wechsler mi 0 - Stellung ,AgCdO, max. 250 V | |
| Ein- / Ausschaltstrom | 6 A | |
| Dauerstrom | 4 A | |
| Elektrische Lebensdauer | 105 Schaltspiele | |
| Schalthäufigkeit | 1200 Schaltungen / h | |
