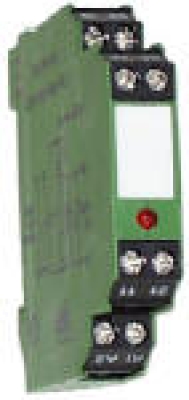

KRA-M6/21-13
Anwendung:
Als bindeglied zwischen Elektronik und em Leistungsteil.
Montage:
Klemmengehäuse, schnappbar auf 35 mm DIN-Schiene, anreihbar ohne Abstand.
Datenblatt:
Technische Daten:
| Gehäuse: | |
| Schutzart nach DIN 40050 | IP 50, Klemmen IP 20 |
| Feuchtigkeitsklasse | nach DIN 40040 F |
| Anschlüsse | 6 Schraubklkemmen 2,5 mm |
| Material | PA 6.6, schwer entflammbar, selbstverlöschend |
| Umgebungtemperatur | -20 / +55 °C |
| Eingangsseite | KRA-M6/21 |
| Nennspannung | 24 VAC/DC, 13 mA |
| Nennspannungstoleranz | ± 10 % |
| Schutzbeschaltung | Freilaufdiode Varistor am Eingang Verpolungsschutz bei DC |
| Betriebsanzeige | LED rot |
| Ansprech- / Rückfallzeit | AC: 10 / 5 ms |
| Ausgangsseite: | |
| Ausgangskontakt | 1 Wechsler |
| Kontaktwerkstoff | AgCdO |
| Schaltspannung max. | 250 V AC/DC |
| Einschaltstrom max. | 8 A |
| Dauerstrom max. | 6 A |
| Abschaltleistung max. | 24 VDC / 150 W, 50 VDC / 25 W |
| (ohmsche Last) | 230 VDC / 50 W, 230 VDC / 1500 VA |
| Minimale Schaltleistung | 24 VDC / 20 mA |
| Elektrische Lebensdauer | 2 x 105 Schaltspiele bei max. Schaltlast |
| Schalthäufigkeit | 600 Schaltspiele / h bei max. Strom |
