Beschreibung


Anwendung:

Zur Sicherung von Wärmetauschern und WarmwasserHeizregistern gegen Einfrieren. Die Geräte sind eigensicher, d.h. im Falle einer Beschädigung des Meßsystems wird Frost signalisiert und abgeschaltet.

Inbetriebnahme:

Kontakte 1 - 4 öffnen bei Temperaturabfall auf den eingestellten Sollwert. Werkseinstellung + 2 °C Die Kontakte 1 - 2 schließen gleichzeitig und können als Signalkontakt verwendet werden.

Montage:

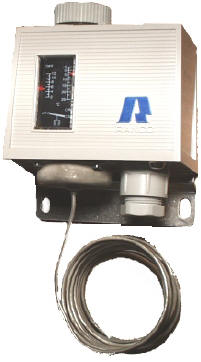

Vorzugsweise wie abgebildet direkt anschrauben oder mit dem beiliegendenMontagebügel. Als Kanaldurchführung wird Z-04, als Montageklammer für das Kapillarrohr Z-05 empfohlen.

Datenblatt:

Technische Daten


Kontakte 1 staubgekapselter Schaltkontakt als einpoliger potentialfreier Umschalter
Schaltleistung 16(16) A, 250 V, 1 A auf Kontakt 2
Gehäuse Stahlblech verzinkt, Deckel ABS grau
Schutzart IP 66
Umgebungstemperatur max. 55 °C
Fühler gasgefüllt, aus Kupfer, welcher auf der gesamten Länge aktiv ist. Eine Schaltung erfolgt, wenn die eingestellte Temperatur auf ca. 30 cm einwirkt. Die Geräte sind eigensicher, so daß bei Beschädigung oder Bruch des Fühlers ebenfalls eine Abschaltung erfolgt. Die Geräte sind plombierfähig.
