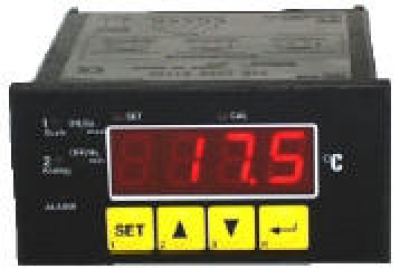

GIR-2002
Anwendung:
Als Anzeige und 2-stufiger Regler in der Kälte, Klima- und Verfahrenstechnik. Standardmäßig mit EASYBus - Schnittstelle zur weiteren Auswertung und Speicherung der Daten
Inbetriebnahme
Die Spannungsversorgung wird an die Klemmen 1 - 2 gelegt. Automatisch wird nun ein Segmenttest durchgeführt (ca. 8 s). Als Ausgänge stehen die Anschlüsse 3 - 4 - 5 - 6 - 7 zur Verfügung. Der Sensoranschluss erfolgt an den Klemmen 10 - 11 - 12 - 13. Eine galvanisch getrennte Ausgangsspannung von 24 V, 20 mA wird an Klemme 8 - 9 für einen Transmitter geliefert. Ein- und Ausschaltpunkte können getrennt eingestellt werden, wobei der Mindestabstand 0,1 K bzw. 1 Digit beträgt. Das gewünschte Eingangssignal wird nach gleichzeitigem Drücken der Taste 2 und des Tasters an der Rückseite für 2 s gewählt. Die Ausgangsfunktion wird nach gleichzeitigem Drücken der Taste 1 und des Tasters an der Rückseite für 2 s gewählt.
Montage:
In Schalttafelausschnitt 43 x 90,5 mm mittels der beiden beiliegenden Spannschrauben befestigen.
Datenblatt:
Technische Daten.
| Versorgungsspannung | 230 VAC, 50 / 60 Hz |
| Ausgangsspannung fpr Sensor | 24 VDC, 20 mA |
| Stromaufnahme | 5 W |
| Sensor | siehe Rückseite |
| Messbereich | abhängig vom gewählten Sensor |
| Dezimalpunt | frei wählbar |
| Auflösung | 0,1°C, bzw 1 Digit |
| Genauigkeit | NS und Frequenz: <0,2 % FS ± 1 Digit Temperatur: <0,3 % FS ± 1 Digit |
| Messrate | ca. 100/s bei NS, sonst ca. 4/s |
| Anzeige | 4-stellige, 13 mm hohe LED-Anzeige |
| Ausgänge | 2 Relais, 1 x Schließer, 1 x als potentialfreier Umschalter |
| Schnittstelle | EASYBUS - Schnittstelle |
| Schaltleistung | 1 x 5 A, 1 x 10 A, 250 VAC |
| Umgebungstemperatur | -20 / +50°C |
| Schutzart | IP 65 bei Verwendung der zusätzlichen Dichtung |
| Gehäuse | 48 x 96 x 100 mm, Einbautiefe ca. 115 mm |
