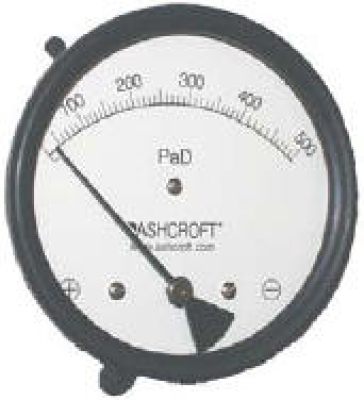

Magnetic-500

Zum präzisen Messen und Anzeigen von Schwankungen des Druckes, Unter- oder Differentialdruckes von Luft, nicht korrosiven Gasen und Flüssigkeiten in der Klima-, Heizungs- und Erstaubungstechnik in Reinräumen und Spritzkabinen. Zum Messen der Filterverschmutzung, des Unterdruckes in Rauchabzügen, oder mit Pitotrohr-Messung zur Messung der Strömungsgeschwindigkeit.

Inbetriebnahme:

Da die Geräte auf magnetischer Basis arbeiten, sollte im Umkreis von 50 mm nur Nichteisenmaterial verwendet werden. Messstelle druckfrei machen und erst den Hoch- (HI) , dann denn Niederdruckteil (LO) anschließen. Bei Verwendung als Druck- oder Vakuumanzeige muss ein Lo- oder Hi-Anschluss offen sein. Nicht verwendete Anschlüsse werden mit den beiliegenden 1/8 NPT-Verschraubungen verschlossen. Der Schlauchanschluss erfolgt mittels der beiden Anschlussstücke für PVC-Schlauch 4 - 6 mm Durchmesser.

Montage:

Senkrecht wie abgebildet mit 3 Adaptern in einem entsprechenden Frontausschnitt von 115 mm Durchmesser, in der Nähe der Messstelle, möglichst vibrationsfrei.

Datenblatt:

Technische Daten
