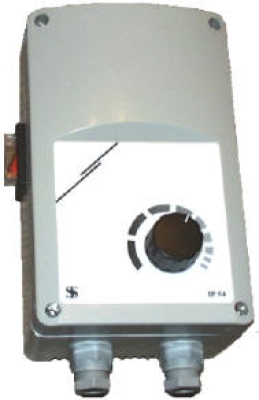

STL-1 D
Anwendung:
Zur Drehzahlregelung von asynchronen Motoren (230 V / 50 Hz) an Ventilatoren und Pumpen. Bis zur maximalen Last können auch mehrere Motoren angschlossen werden.
Inbetriebnahme
Die Spannungsversorgung wird an die Klemmen L und N gelegt. Soll der Ausschalter überbrückt werden, muss die Phase an L1 angeklemmt werden. Bei Bedarf steht diese Klemme als nicht geregelter Ausgang zur Verfügung. Am Potentiometer PT1 kann die Mindestdrehzahl eingestellt werden (werkseitig 100 V, empfohlen min. 70 V).
Montage:
Auf Putz, ausschließlich senkrecht wie abgebildet.
Datenblatt:
Technische Daten:
| Versorgungsspannung | 230 VAC, 50 / 60 Hz |
| Regelleistung | 0,1 - 1,5 A |
| Anlauf | bei Potentiometerstellung |
| Überstromsicherung | FF 3 A eingebaut |
| Schutzart | IP 54 |
| Gehäuse | Kunststoff hellgrau mit Frontplatte |
