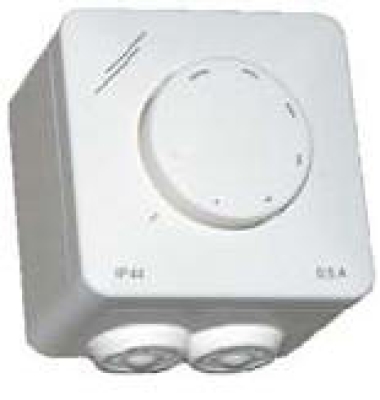

MTY-4
Anwendung:
Zur Drehzahlregelung von asynchronen Motoren an Ventilatoren und Pumpen. Bis zur maximalen Last können auch mehrere Motoren angeschlossen werden.
Inbetriebnahme
Nach Abziehen des Einstellknopfes und Lösen der Befestigungsmutter sind die Anschlussklemmen zugänglich. Links unten befindet sich das Potentiometer MIN, an dem die Minimaldrehzahl eingestellt werden kann. Werkseitig sind 100U/min voreingestellt. Die Spannungsversorgung wird an die Klemmen PFEIL OBEN und N, der Motor an N und PFEIL UNTEN angeschlossen. Soll der im Stellknopf integrierte Ausschalter überbrückt werden, muss der Motor an PFEIL UNTEN und N angeklemmt werden.
Montage:
Auf Putz oder bis zu einer Last von 2,0 A in Unterputzdose.
Datenblatt:
Technische Daten:
| Versorgungsspannung | 230 VAC, 50 / 60 Hz |
| Regelleistung | 0,4 - 4,0 A |
| Anlauf | von min zu max. |
| Überstromsicherung | F 5,0 A eingebaut |
| Schutzart | MTY-4: IP 54 |
| Gehäuse | Kunststoff, weiß |
